1.电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。
上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通，与下限断开。
实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。

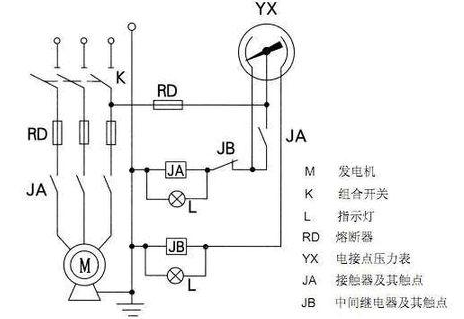

光有电接点压力表是不够的，还要有控制泵的自动控制箱。增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，
电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。
2.电气原理：以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁，其常开触头闭合驱动J3，电动机得电运转。当压力到达上限时，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。如此往复，达到自动控制的目的。
