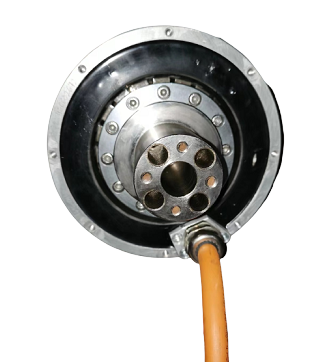

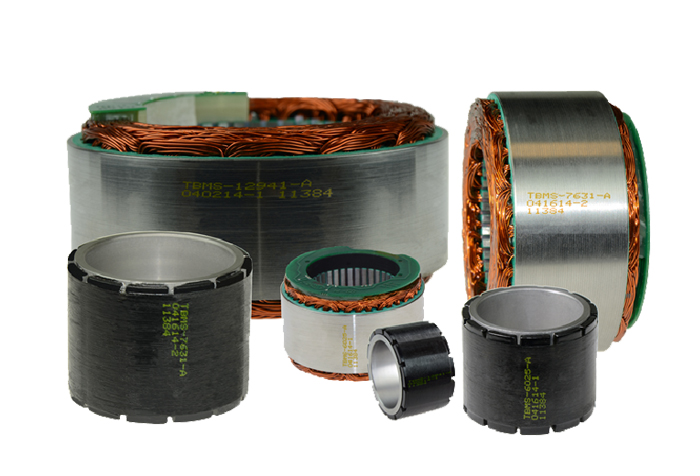

直接驱动电机(DD马达)

发布时间:2023-05-11 16:26:10人气:



• 多种框架尺寸,外径规格从60毫米(2.36英寸)到129毫米(5.08英寸)不等
• 24/48/96 VDC标准优化绕组
• 低齿槽设计
• 在内部绕组温度达到155℃时,依然能够持续运行
• 防腐蚀不锈钢转子
• 转子纤维线缠绕固定
• 激光打标电枢
• 符合RoHS规范
• CE认证(在额定电压下)
选件:
• 定制绕组
• 锁存型霍尔效应器件(预校准,出厂预装)
框架尺寸TBM(s)60TBM(s)76TBM(s)129
电机外径mm(in)60.35mm (2.37 in)75.97mm (2.99 in)128.93mm (5.08 in)
通空直径28.70mm (1.13 in)36.07mm (1.42 in)55.88mm (2.20 in)
连续失速转矩.41 - 1.16 Nm.99 - 2.39 Nm3.12 - 10.3 Nm
峰值失速转矩1.37 - 4.53 Nm2.86 - 6.89 Nm8.07 - 39.4 Nm
标准叠片段长度
定子尺寸A
12.70 mm (0.500 in)
25.40 mm (1.000 in)
50.80 mm (2.000 in)
15.24 mm (0.600 in)
30.73 mm (1.210 in)
46.23 mm (1.920 in)
13.33 mm (0.525 in)
41.28 mm (1.625 in)
54.61 mm (2.150 in)
额定母线电压(VDC)48 VDC48 VDC100 VDC
M最大失速转矩Tc
Nm (oz-in or lb-ft)
1.15 Nm (163 oz-in)2.33 Nm (330 oz-in)10.3 Nm (7.60 lb-ft)
最大转矩Tp
Nm (oz-in or lb-ft)
5.00 Nm (708 oz-in)6.74 Nm (955 oz-in)36.2 Nm (26.7 lb-ft)
最大额定转速4300 RPM4025 RPM2700 RPM
