电位器线怎么接法,电位器怎么接线?

发布时间:2023-05-11 18:01:56人气:

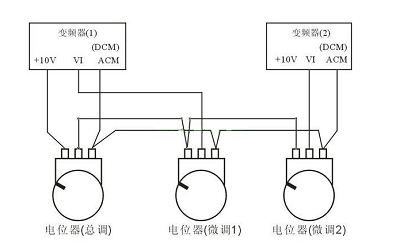

  电位器(或微调电阻等等)常规引脚(仅举例说有3个引脚的电位器),两头的电阻值版是固定的,中间引脚对权任何一端引脚的电阻值是可变的;他等效于从中间引脚起把电位器分成两个串联的电阻,串联总阻值是固定的;因此,如果作为可变分压电阻用,则一端接输入电压,中间端接输出,余下端接地;如果作为可变电阻用,一端接输入电压,中间端接输出,余下端可悬空,或与中间端连接;


  1、带有传统引脚(例如带有三引脚的电位器)的电位器(或微调电阻器等),两端的电阻是版固定的,中间引权脚的电阻是可变的;


  2、相当于将电位器从中间引脚分成两个串联的电阻,串联的总电阻值是固定的;


  3、因此,如果用作可变分压器,则一端接输入电压,中间端接输出电压,其余端接地;


  4、如果作为可变电阻使用,一端连接输入电压,中间一端连接输出,其余一端可以挂起或连接中间端。电位器的电阻体有两个固定端,通过手动调节转轴或滑柄,改变动触点在电阻体上的位置,则改变了动触点与任一个固定端之间的电阻值,从而改变了电压与电流的大小。当电阻体的两个固定触点之间外加一个电压时,通过转动或滑动系统改变触点在电阻体上的位置,在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。


  扩展资料电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时,在输出端即获得与位移量成一定关系的电阻值或电压。电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压,因此称之为电位器。
