电磁阀和常见的气动系统符号。

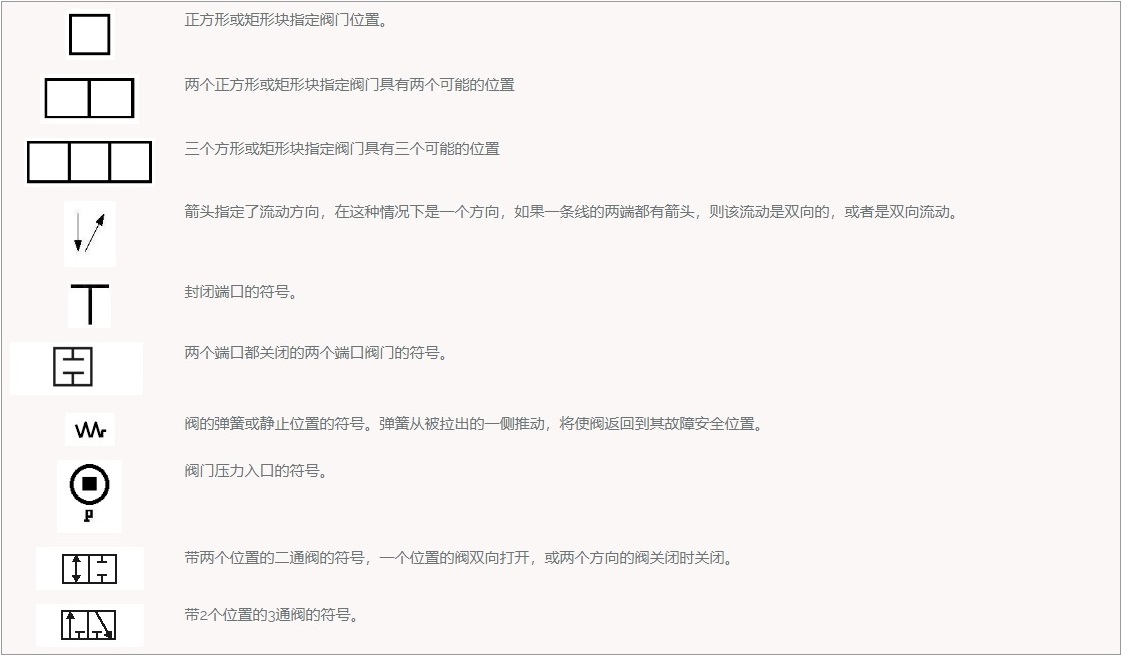

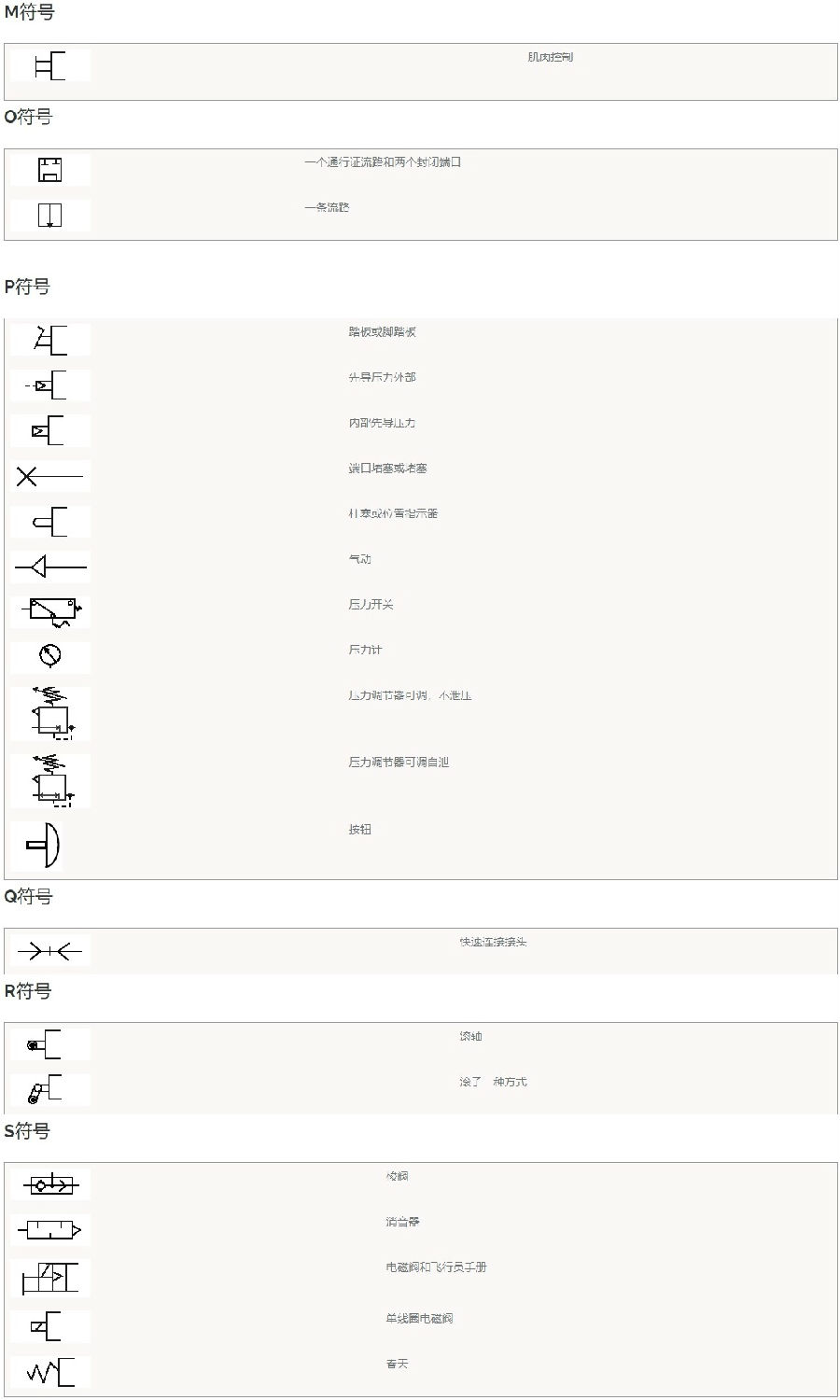

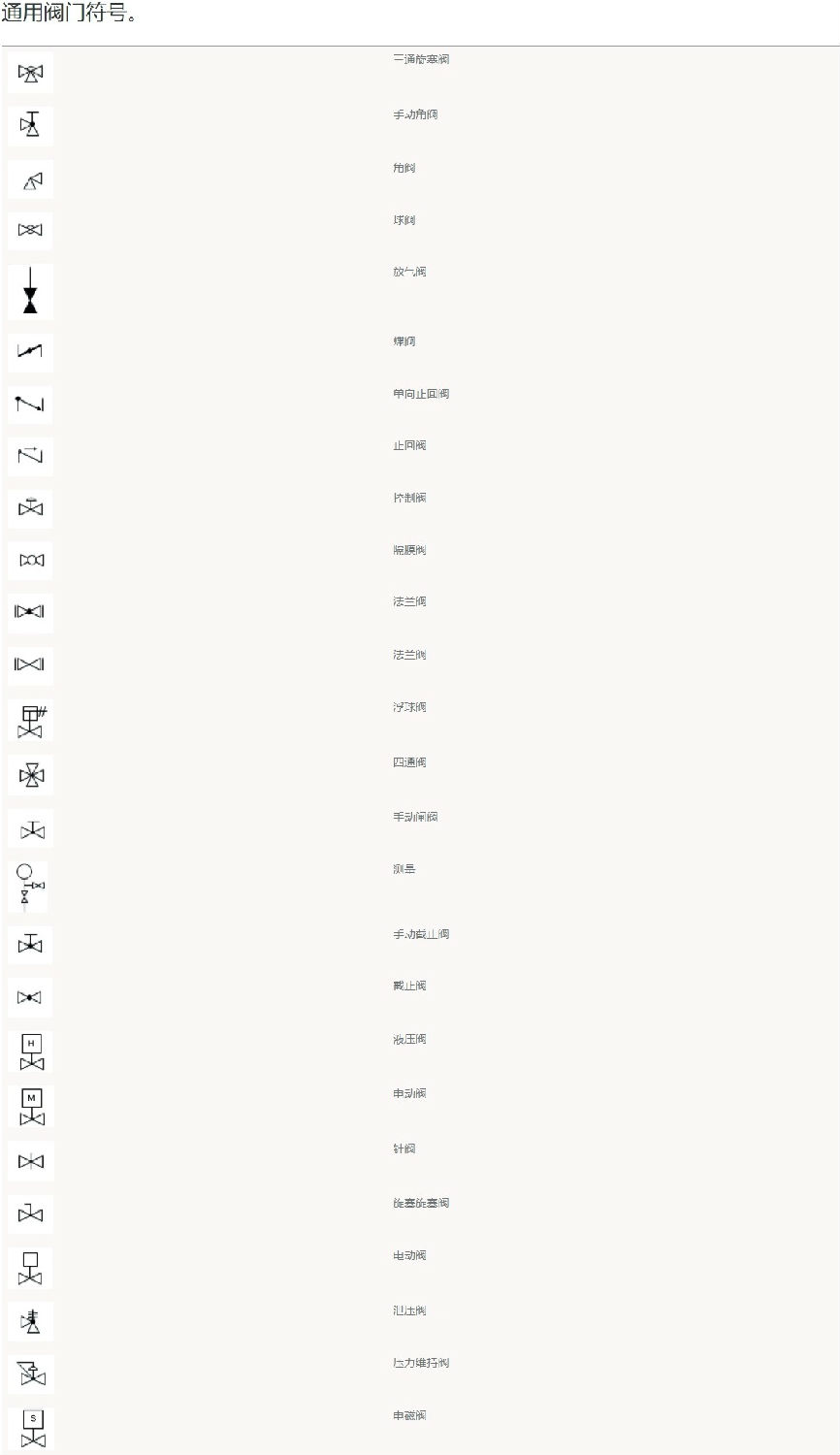

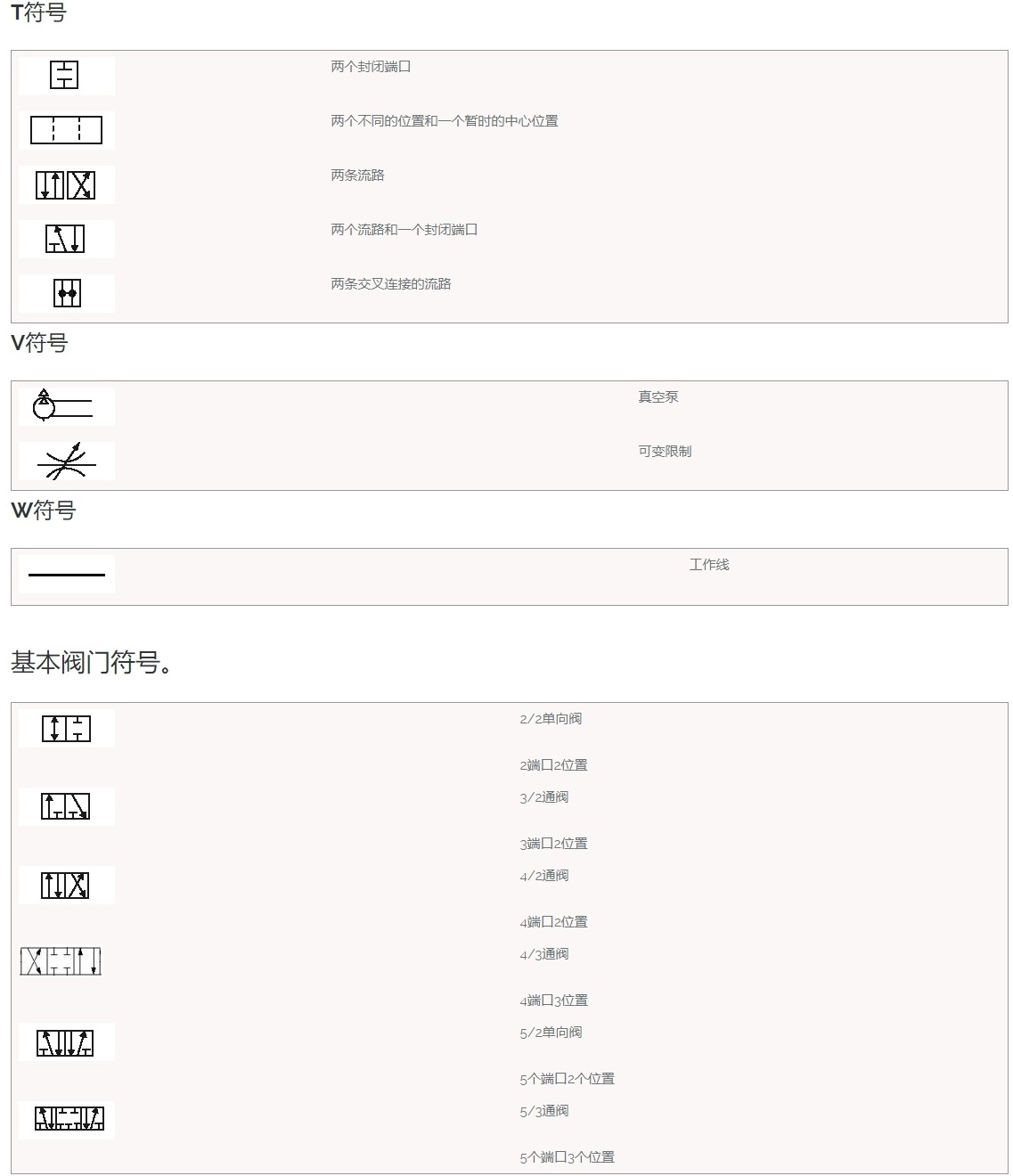

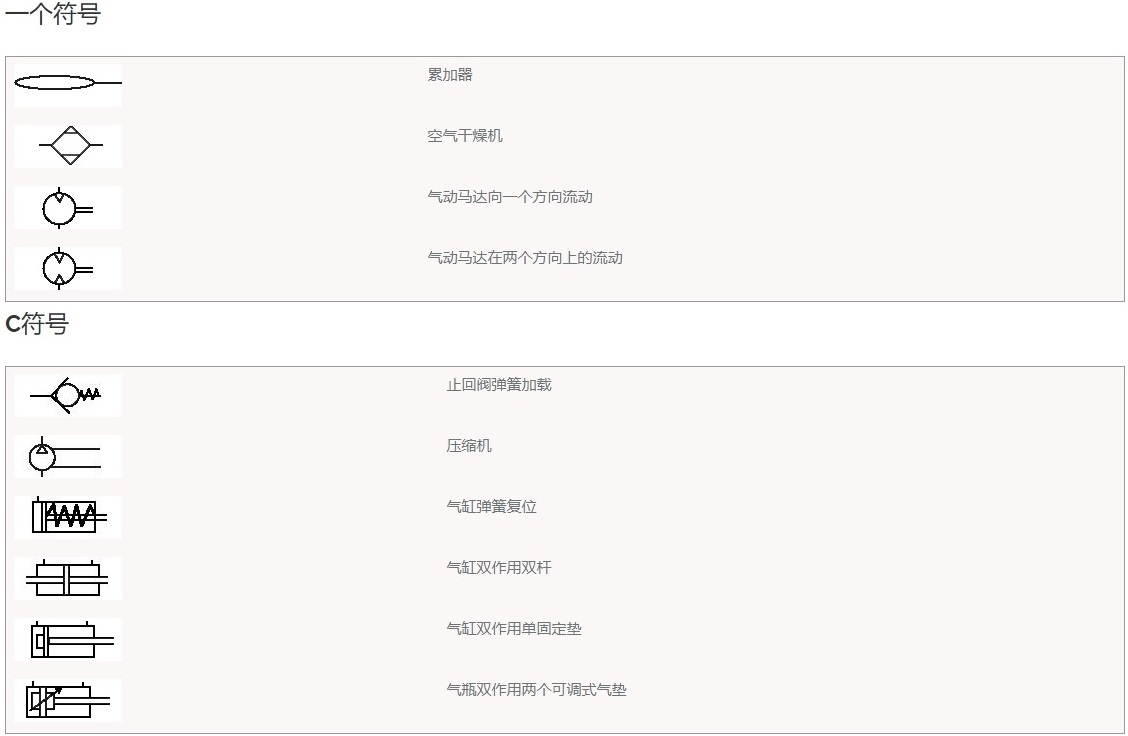

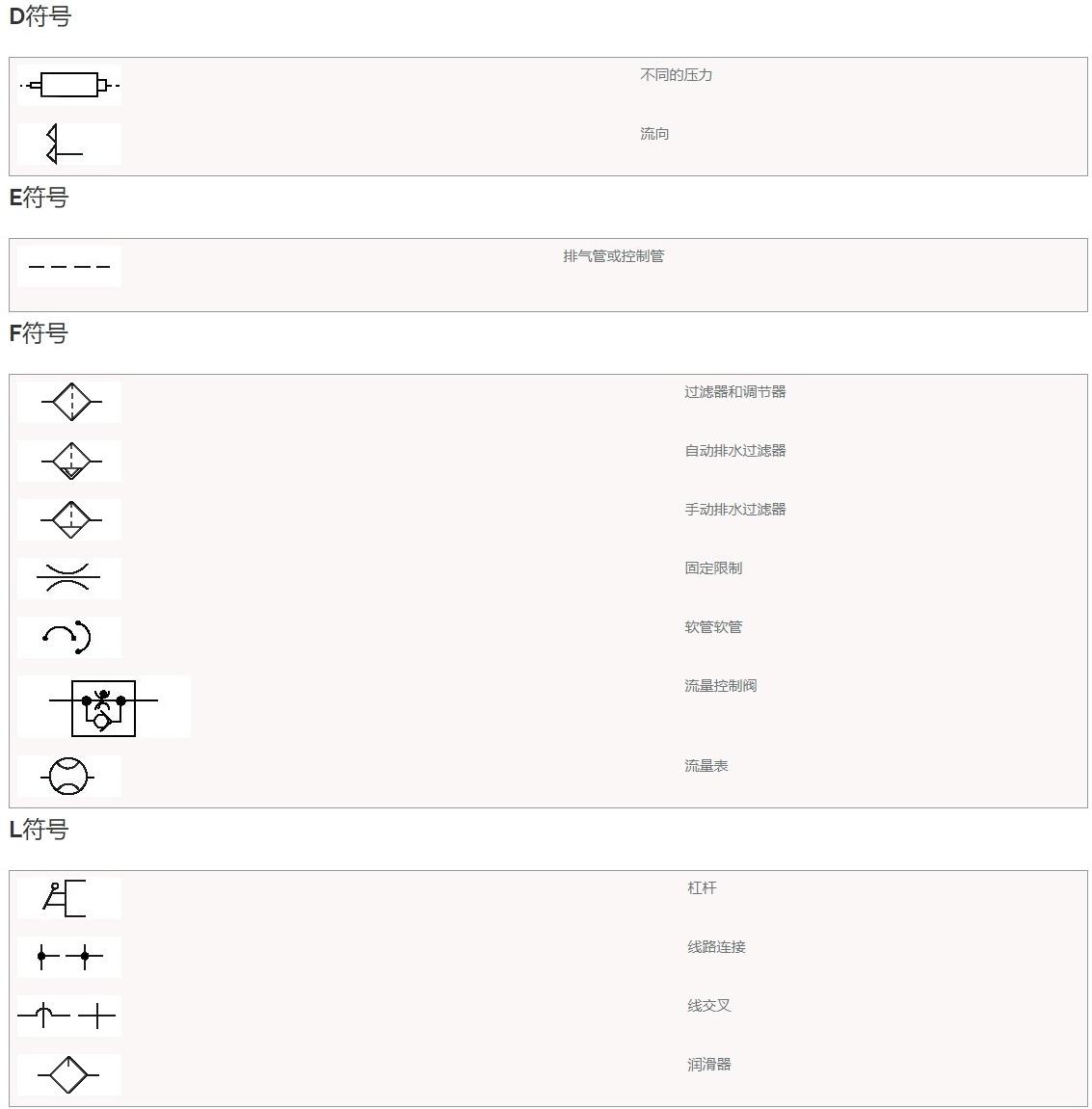

了解ANSI/ISO示意图流体动力和气动组件的符号用于识别和以图形方式表示管道控制系统的功能和操作。理解示意图符号将有助于一眼就能更好地理解执行阀，气缸和旋转执行器的应用，控制，方向，流量。
（查看原图可点击图片向右拖到）
