一、迷宫式蒸汽疏水阀

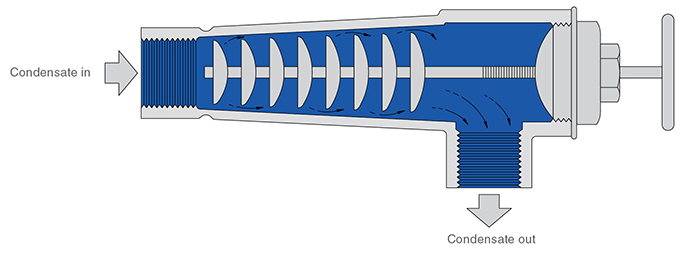

迷宫式疏水阀如图所示。它由一系列可以通过手轮调节的挡板组成。通过第一挡板和疏水阀体之间的热冷凝水会受到压降的影响，其中一些作为蒸汽闪蒸。下一个挡板周围的空间必须处理增加的热冷凝水量并防止新鲜蒸汽逸出。挡板可以使用手轮移入或移出，这将改变它们相对于阀体的位置，有效地改变孔口的整体尺寸。
迷宫式蒸汽疏水阀的优点
这种类型的疏水阀与其容量相比相对较小，而且由于没有自动部件，机械故障的可能性很小。
迷宫式疏水阀的缺点
只要蒸汽压力或冷凝水负荷变化较大，就必须手动调节迷宫式疏水阀。如果设置不适合当前条件，则会发生蒸汽空间（如固定孔板疏水阀）中的蒸汽浪费或积水。
二、固定孔板疏水阀
这些装置包含一个预定直径的孔，以允许计算出的冷凝水在特定压力条件下流动。实际上，冷凝水负荷和蒸汽压力可能变化很大。例如，启动和运行负载可能随蒸汽压力而显着变化，蒸汽压力可能因温度控制而变化。这些变化的条件可能会导致固定孔板在过程中阻止冷凝或通过新鲜蒸汽，从而影响工厂性能并危及安全。
固定节流孔的尺寸通常根据操作条件而定，以便它们可以阻挡足够的冷凝水并且不通过蒸汽。如果是这样，它们在启动时会变小更大，蒸汽空间很可能会积水。
另一种方法是调整它们的大小，避免启动时积水。那么在操作条件下孔实际上太大了，设备将通过蒸汽。孔的大小通常是两个条件之间的折衷，因此在两者之间的某个点上，孔的大小是正确的。
设备腐蚀和使用寿命
持续积水会显着增加蒸汽空间的腐蚀风险。人们经常发现，安装固定孔板疏水阀后，工厂的寿命会缩短到小于合适的疏水阀的预期寿命。
一个合适的蒸汽疏水阀应该能够在应用中存在的所有压力和流量下达到足够的容量。然后它可以在任何条件下通过热冷凝水而不会泄漏蒸汽。为了实现这一点，陷阱中孔的大小必须不同。它必须足够大以满足最坏的条件，然后在容量过大时有办法减小有效孔板流动面积。这准确地描述了蒸汽疏水阀的操作。
固定孔板疏水阀的优点
可以在压力和负载恒定的情况下成功使用。
没有活动部件。
固定孔板疏水阀的缺点
如果根据运行负荷确定尺寸，固定孔板疏水阀在启动时会积水，在此期间降低工厂性能，增加启动时间和腐蚀风险。
如果根据启动负荷确定大小，固定孔板疏水阀在装置运行过程中会浪费蒸汽，从而有效增加运行成本。
由于孔口尺寸小，固定孔口疏水阀经常被污垢堵塞。
因腐蚀而更换换热器的成本会远高于用蒸汽疏水阀更换固定孔板疏水阀的成本。
注：不建议使用固定孔板疏水阀排放任何易受负载条件变化影响的应用中的冷凝水。
