线性可变差动变压器：
不受机械磨损影响的位置传感器是线性可变差动变压器或简称LVDT。这是一种电感式位置传感器，其工作原理与用于测量运动的交流变压器相同。它是一种非常精确的线性位移测量装置，其输出与其可动铁芯的位置成正比。

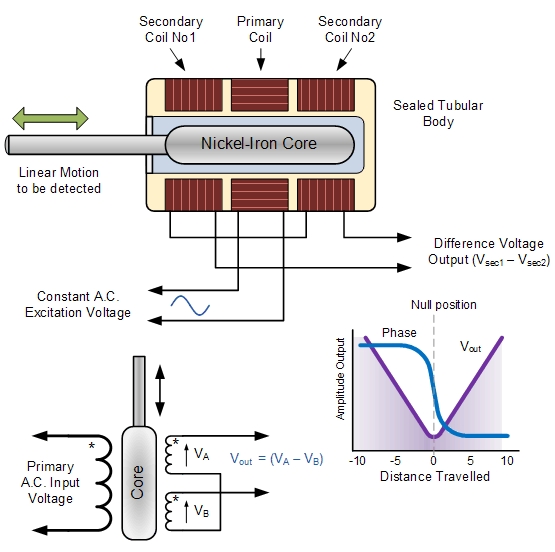

它基本上由缠绕在空心管框架上的三个线圈组成。一个线圈构成初级线圈，另外两个线圈构成同一个次级线圈。这些线圈在电气上是串联的，但初级线圈两侧的相位差为180 o。
一个可移动的软铁铁磁芯（有时称为电枢）与被测物体相连，并在LVDT的管状体内滑动或上下移动。
一个称为激励信号（2-20V rms，2-20kHz）的小交流参考电压被施加到初级绕组上，它依次将EMF信号感应到两个相邻的次级绕组中（变压器原理）。
如果软铁芯电枢正好在管子和绕组的中心，零，则两个次级绕组中的两个感应电动势将相互抵消，因为它们的相位差为180 o，因此产生的输出电压为零。由于磁芯从零位或零位向一侧或另一侧略微偏移，因此一个次级的感应电压将大于另一个次级的感应电压，从而产生输出。
输出信号的极性取决于动铁芯的方向和位移。软铁芯从其中心零位移动得越大，产生的输出信号就越大。结果是差分电压输出随磁芯位置线性变化。因此，该位置传感器的输出信号不仅具有作为磁芯位移线性函数的幅度，而且具有指示运动方向的极性。
可以将输出信号的相位与初级线圈的励磁相位进行比较，以便相应的电子电路（如AD592 LVDT传感器放大器）知道磁芯位于线圈的哪一半，从而知道方向的旅行。
线性可变差动变压器：
当电枢通过中心位置从一端移动到另一端时，输出电压从最大值变为零，然后再次返回最大值，但在此过程中其相角变化了180度。这使LVDT能够生成输出AC信号，其幅度表示距中心位置的移动量，其相位角表示磁芯的移动方向。
线性可变差动变压器（LVDT）传感器的典型应用是作为压力传感器，被测压力推动隔膜产生力。然后传感器将力转换成可读的电压信号。
与电阻式电位器相比，线性可变差动变压器或LVDT的优点在于其线性度好，即输出到位移的电压非常好，精度非常好，分辨率好，灵敏度高，无摩擦手术。它们还经过密封，可在恶劣环境中使用。
