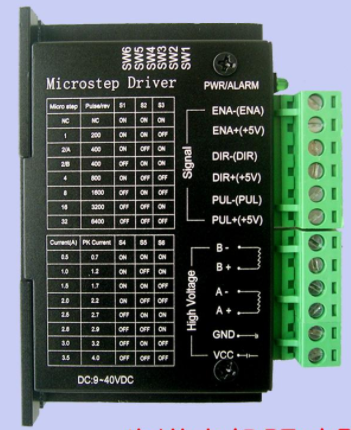

步进电机驱动器是一种用于驱动步进电机的电子设备。就其本身而言，通常不做任何事情，必须有一个公共控制器。有许多不同类型的步进电机驱动器，但它们通常做相同的事情-移动步进电机。
为什么需要驱动步进电机？
对步进电机需要控制器根本无法产生的电压和/或电流。因此，我们需要使用步进电机驱动。这个电子设备将我们从控制器发出的运动指令转换成一个序列，在这个序列中，步进电机的绕组将被打开或关闭，同时仍然提供足够的功率。
当然，所有这些都是由驱动多个FET的微控制器产生的，但设计和编程需要时间。幸运的是，已有解决方案。
总之，控制器通常是纯数字设备，具有低功率输出能力，因此我们使用模拟功率级作为数字（控制器）和机械（电机）世界之间的接口。
步进电机驱动器是如何工作的？

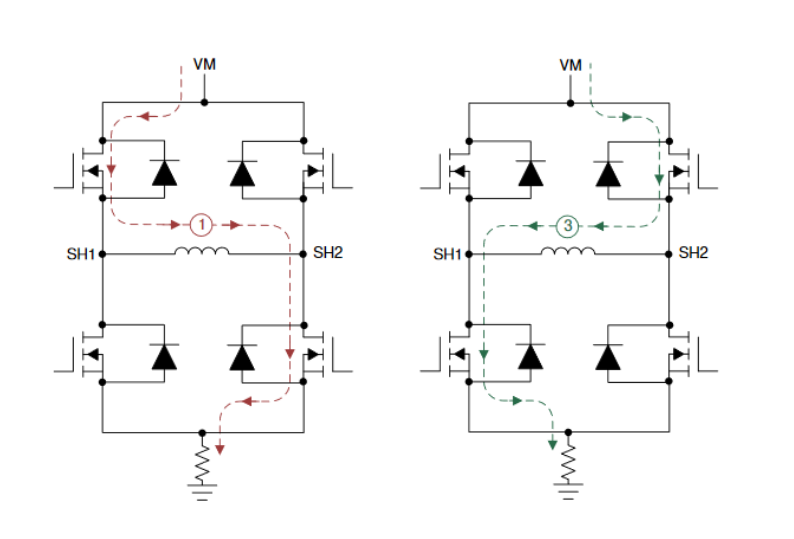

驱动器的基本任务是从输入数据生成适当的信号，以移动电机轴。驱动步进电机最常用的方法之一称为H桥。H桥电路由四个FET晶体管组成。激活时，漏极和源极触点（R dson）之间的电阻非常低。通常我们需要至少两个h桥，因为电机至少有两个线圈。通过FET栅极上的正确信号组合，我们控制通过电机线圈的电流方向。两个绕组的交替励磁导致电机轴移动。
如何选择步进电机驱动器？
当为我们的系统选择正确的驱动器时，我们首先需要有关要使用的电机的信息。这是主要的重要信息。我们必须根据步进驱动器提供给电机的功率来选择驱动器。例如，较大的电机（如NEMA 34）的保持扭矩值高于较小的NEMA 17。这就是NEMA 34消耗更多电流的原因。我们需要具有更高电流特性的驱动器。
接下来要考虑的是如何以及我们想要控制的驱动程序。通常有最大电流和微步的设置，我们将在本文自己的章节中介绍。我们可以选择使用跳线或更复杂的软件设置驱动器，这允许用户在大多数情况下设置其他特殊选项，如衰减参数、温度保护极限、空闲电流等。
某些驱动器只能与生成步进和方向信号的控制器一起使用。另一方面，我们可以驱动不同的通信协议。
步进电机驱动器类型：
通常有两种类型的驱动程序。恒压驱动器（L/R驱动器）和恒流驱动器（斩波器驱动器）。
1、恒压驱动器（L/R驱动器）：
它们比恒流驱动器便宜
使用电压产生扭矩
普遍低效
性能比斩波器驱动器差
2、恒流驱动器（斩波器驱动器）：
更贵
更复杂的电路
使用恒定电流产生扭矩
性能比L/R驱动器好得多
恒流驱动器几乎总是使用，因为有许多可用的集成电路，并提供更好的性能。您可以找到具有集成FET的集成电路，这些FET通常用于较低电流（高达几安培）。因为它们很小，散热可能是个问题。如果我们使用外部FET，最大电流仅受所选FET和PCB设计特性的限制。
