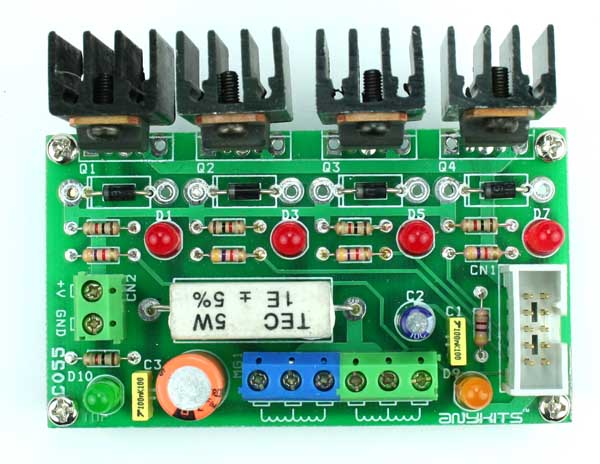

单极四相步进电机控制器板将帮助您控制步进电机或4个单独的电磁阀。该电路由用作电流放大器的晶体管和防止损坏反电动势的二极管组成，电路使用达林顿晶体管为单极步进电机提供高电流容量。只需使用微控制器或描述电路提供脉冲序列即可推出单极电机。板载高功率电阻器来控制电流，电阻器的值可以根据您的负载电流要求进行设置。
单极四相步进电机控制器规格：
1.箱头(IDC)连接器提供了简单的接口选项
2.各相的独立LED指示灯
3.螺丝端子连接器，方便连接输出负载和电源输入
4.开机LED指示灯
5.四个安装孔，每个3.2毫米
6.PCB尺寸86毫米x 49毫米

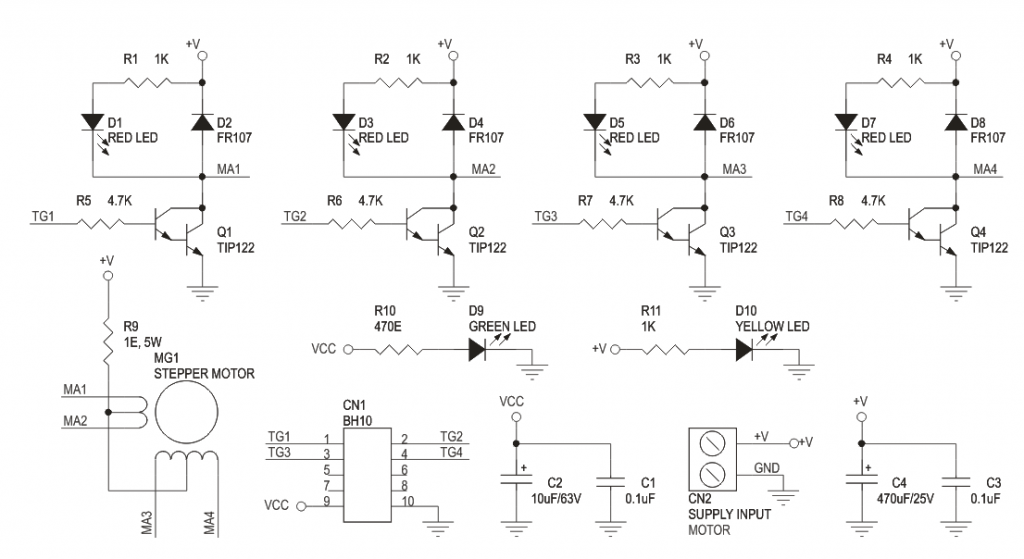

单极四相步进电机控制器示意图：

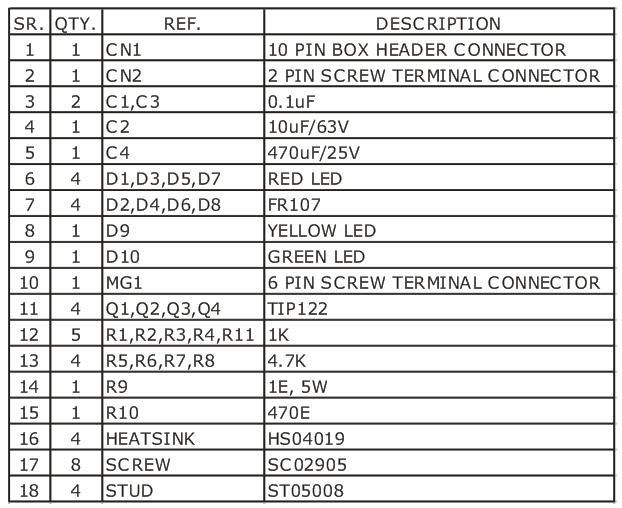

单极四相步进电机控制器零件清单：

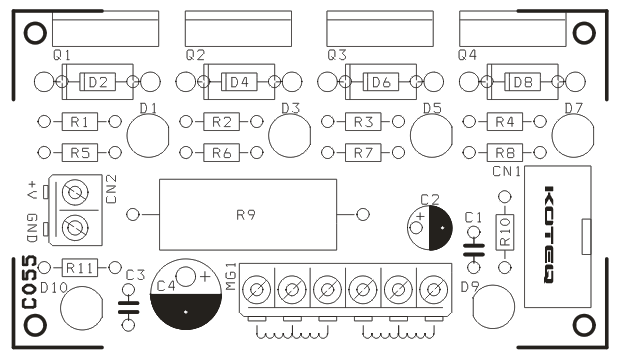

单极四相步进电机控制器印刷电路板：
