把交流电转换成直流电的任务叫整流，完成这个任务的电子电路叫整流器。将交流电转换成直流电最常见的方法是使用一个或多个二极管。这些方便的电子元件允许电流向一个方向流动，但不能向另一个方向流动。
虽然整流器将交流电转换成直流电，但产生的直流电不是稳定的电压。称之为脉动DC更为准确。虽然脉动DC电流总是同向运动，但电压电平有明显的纹波，其上升和下降与馈入整流器的交流电压波形同步。
对于许多DC电路，电源中的大量纹波将导致电路故障。因此，需要额外的滤波来压平来自整流器的脉动DC，以消除纹波。你可以构建三种不同类型的整流电路:半波、全波和桥式。下面分别介绍三种整流器。
一、半波整流器

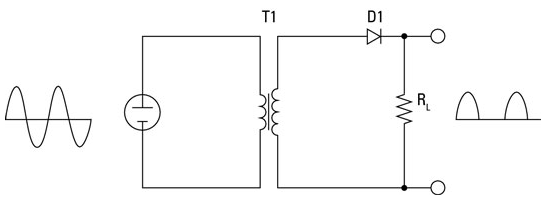

最简单的整流器由一个二极管组成。这种整流器被称为半波整流器，因为它只将交流输入电压的一半传输到输出端。
当二极管阴极侧的交流电压为正时，二极管允许电流流向输出端。然而，当交流电反向并在二极管的阴极侧变为负时，二极管将停止电流，因此输出端将没有电压。
半波整流器容易制造，但效率不高。那是因为交流输入的整个负周期都被半波整流器阻断了。因此，输出电压一半时间为零。这导致输出端的平均电压为输入电压的一半。
请注意标有电阻的电阻器。该电阻器实际上不是整流电路的一部分。相反，它表示当电源投入使用时，负载最终施加在电路上的电阻。
二、全波整流器

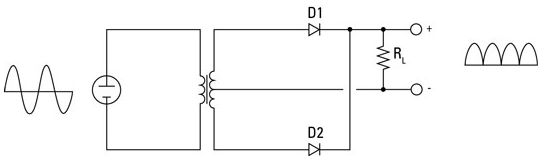

全波整流器使用两个二极管，使其能够通过正和交流电流输入的负端。二极管连接到变压器。
请注意，全波整流器要求您使用中心抽头变压器。二极管连接到两个外部抽头，中心抽头用作整流DC电压的公共地。全波整流器将交流正弦波的一半转换成正电压DC。
结果，DC电压的脉冲频率是输入交流电压的两倍。换句话说，假设输入是60 Hz家用电流，输出将是120 Hz DC脉冲。
三、桥式整流器
全波整流器的问题是它需要一个中心抽头的变压器，所以它只产生变压器总输出电压的一半。

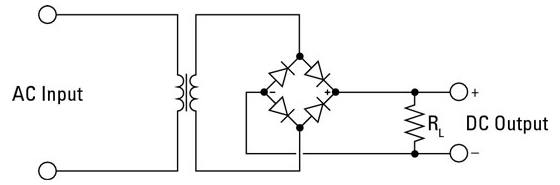

桥式整流器通过使用四个二极管而不是两个来克服这个限制。二极管排列成菱形图案，因此在交流正弦波的每半个相位，两个二极管将电流传输到输出的正侧和负侧，另外两个二极管阻挡电流。桥式整流器不需要中心抽头变压器。
桥式整流器的输出是脉冲DC，就像全波整流器的输出一样。然而，使用变压器次级线圈的全电压。
可以用四个二极管搭建一个桥式整流器，也可以用四个二极管排列正确的桥式整流器IC。桥式整流集成电路有四个引脚:两个用于交流输入，两个用于DC输出。
