方向阀滑动阀芯的工作原理:
方向阀主要包含一个滑动阀芯,该阀芯在阀内上下移动,以引导液压流沿不同的管道流动。阀芯和孔的公差非常高,需要专业的机器和技能才能在整个长度上保持高质量的孔和阀芯同心度和直线度。
查看不同的方向阀符号,了解它们从哪个端口切换到哪个端口或在哪个端口之间切换。阀门通常为二通(P到A)、三通(P到A然后P到B)或(P到A然后A到T)或四通(P、T、A、B连接)。
阀门也可以有两个或三个位置,并通过手动、电磁阀、空气或液压先导在不同位置之间切换。一些阀门具有弹簧以将它们返回到它们的回退状态,一些具有将它们保持在适当位置直到它们被重置的棘爪。
三通换向阀的表示符号什么作用?
所示阀门均为三通阀。这意味着它们具有三个流管连接。
顶部符号显示由机械滚轮切换的两位阀。一个例子可能是,当气缸伸展时,它会接触滚轮,滚轮会切换阀门,从而使气缸停止运动。

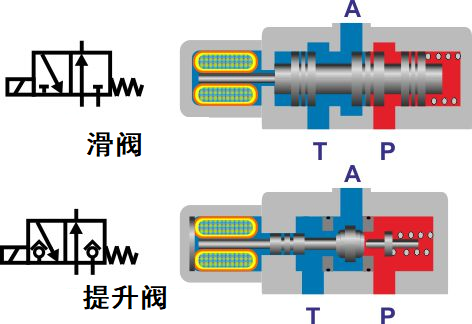

中间阀也有两个位置,但它由螺线管操作,并包括一个带止动的手紧急按钮。阀门内的阀座上的球符号也表明这是一种低泄漏提升式阀门,而不是传统的滑阀式阀门。
底部符号显示了一个液压操作的三通三位阀。该阀还有两个端部弹簧,用于在没有可用先导信号时将阀芯返回到中心位置。注意液压先导是如何显示为实心三角形的,尽管如果这是一个气动先导,它将显示为一个清晰的三角形。
