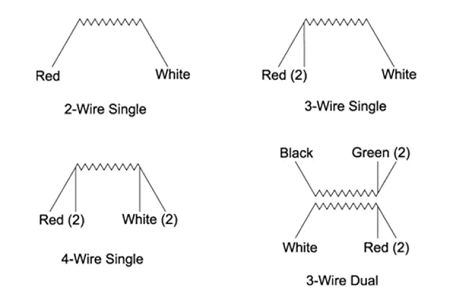

铂电阻温度传感器有多种不同的引线配置。最常见的配置是单元件、三引线配置。可用引线配置的示意图如下所示：
两线传感器通常用于精度要求不高的应用。两线配置允许最简单的测量技术，但由于传感器引线的电阻而存在固有的不准确性。在两线配置中，无法直接补偿引线的电阻，这将导致电阻测量的偏移增加。
三线传感器内置有补偿回路，以允许测量将引线的电阻排除在外。使用这种配置，控制器/测量设备进行两次测量。第一次测量测量传感器和连接导线的总电阻。第二个测量是补偿回路电阻的电阻。通过从总电阻中减去补偿回路电阻，可以确定帐户净电阻。三线传感器是最常见的，并提供了准确性和便利性的良好组合。
四线传感器配置和测量技术允许在不受引线影响的情况下测量传感器电阻。虽然这种技术提供了最佳精度，但许多工业控制器/测量设备无法进行真正的四线测量。
从传感器引线到现场接线的过渡通常在连接到传感器的连接头中完成。接线端子用于方便连接。
