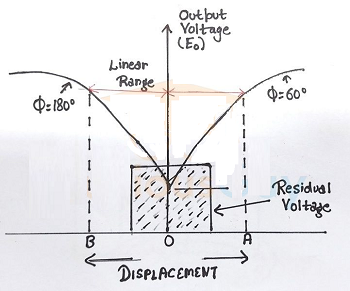

线性差动传感器的传递函数。x轴代表车身的位移，y轴代表LVDT的输出电压。理想情况下，当位移为零时，输出电压也应该为零。但由于软铁芯的剩磁，即使铁芯在零位也有很小的输出电压，故称残压低压差。当磁芯从零位向右或向左移动时，输出电压相对于磁芯的位移线性增加到某一值，然后观察到输出电压的非线性增加。
1.线性范围:LVDT仅在有限的磁芯位移范围内显示输出电压线性增加。观察到线性传递函数的范围称为LVDT的线性范围。现在，让我们来理解为什么在一定范围的位移后观察到的输出电压是非线性的。从磁芯零点到线性传递函数的最大距离称为满量程位移。当铁芯在全尺寸位移之后进一步位移时，由于初级绕组P，与铁芯相关联的磁通量变得更低，这最终导致次级绕组S1和S2两端的电压降。
2.线性误差:线性误差是输出电压与输出-位移曲线中预期直线的最大偏差。从图中可以看出，线性范围内输出电压相对于位移的变化并不是一条完美的直线。即使在线性范围内，非线性曲线背后的原因是软铁磁芯饱和，即使磁芯在零位也会产生三次谐波分量。在LVDT的输出端使用低输出滤波器可以抑制谐波分量。
3.灵敏度:LVDT的灵敏度显示了LVDT输出电压与磁芯位移之间的关系。它也被称为LVDT的传动比。当主交流电源保持在特定电压(3 Vrms)并且磁芯从零位移动到满量程时，测量LVDT的灵敏度。然后，测量绕组S1和S2两端的电压，以找出LVDT的净输出电压。然后通过将获得的值代入下面的等式来计算LVDT的灵敏度。
灵敏度=V输出/（V初级×堆芯位移）
它以mV/V/mm或mV/V/in的形式表示，即以毫米/英寸为单位的每芯位移每伏特激励的毫伏输出。
