通过5个方面来设计继电器触点的保护电路

发布时间:2024-01-16 16:53:58人气:

 在电力电子系统中,继电器作为一种关键的元件,扮演着至关重要的角色。而继电器触点作为其核心部分,其保护电路的设计更是重中之重。今天就来深入探讨一下这个话题,看看如何通过合理的设计,确保继电器触点的稳定运行,进而保证整个设备的性能。


 一、继电器触点的工作原理

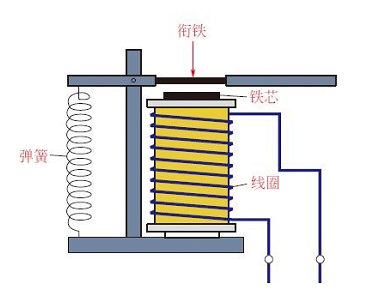

 首先,需要了解继电器触点的工作原理。当继电器线圈接通电流时,产生磁场,使触点闭合,从而接通或断开电路。而当电流消失时,磁场消失,触点则恢复到初始状态。在这个过程中,如果触点保护电路设计不当,就可能出现触点烧蚀、粘连等问题,影响设备的正常运行。


 二、继电器触点的保护电路设计


 针对上述问题,可以通过以下几个方面来设计继电器触点的保护电路:


 (1)限流保护:通过在触点回路中串联电阻或使用电子元件进行控制,限制流过触点的电流,防止过大电流对触点造成损坏。


 (2)消弧电路:在触点断开时,为了减小电弧对触点的烧蚀,可以在触点两端并联一个消弧电容。当触点断开时,电容会释放能量,迅速消除电弧。


 (3)温度控制:通过在继电器线圈中嵌入温度传感器,实时监测线圈的温度。当温度过高时,自动切断电源,防止触点因过热而损坏。


 (4)延时控制:对于一些需要频繁开闭的继电器,可以通过加入延时控制电路,给触点提供一定的休息时间,以延长其使用寿命。


 (5)缓冲保护:在触点闭合或断开时,会产生一定的冲击力。通过在触点两端加入缓冲电路,可以减小这种冲击力对触点造成的影响。


 三、实际应用与效果评估


 有了上述的保护措施,就可以大大提高继电器触点的稳定性和使用寿命。在实际应用中,还需要对设备进行定期的维护和检查,确保各项保护措施都能正常工作。同时,也要根据实际使用情况,不断优化和改进保护电路的设计,以适应各种复杂的工作环境。继电器触点的保护电路是确保设备稳定运行的重要一环。通过科学合理的设计和周到的维护,可以让继电器触点在各种恶劣环境下都能保持良好的工作状态,为设备的长期稳定运行提供有力的保障。
