磁通门电流传感器基于法拉第电磁感应定律，通过测量磁场变化来检测电流。其核心部件是一个高精度磁通门，能够感应到微小的磁场变化，并将其转化为电信号输出。这种传感器具有响应速度快、测量范围宽、线性度好等优点，成为电流测量领域的佼佼者。

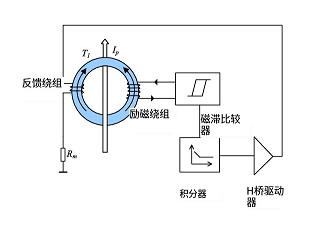

下面是一个简单的磁通门电流传感器的电路设计，电路主要包括磁通门传感器、运放放大电路和输出电路。
（1）磁通门传感器：选择合适其特性应包括线性范围、灵敏度和响应时间等。传感器通常由磁芯和线圈组成，其中磁芯用来引导磁场，线圈用来感应磁场变化。将电流通过线圈时，线圈周围的磁场会发生变化，将这个变化转换为电压信号输出。
（2）运放放大电路：为了放大传感器输出的微弱电压信号，通常需要加入运放放大电路。运放应选择低噪声、高增益和低失调的器件。将传感器输出信号接入运放的非反馈输入端，通过反馈电阻来控制放大倍数，将放大后的信号输出到下一级电路。
（3）输出电路：根据需要，可以选择输出电路来对放大后的信号做进一步处理。可以加入滤波电路来滤除高频噪声，或者加入比较器来实现电流过载保护等功能。
需要注意的是，磁通门传感器电路的设计应根据具体的应用需求来确定参数和元器件的选择；在设计过程中，还需要考虑电源电压、电流范围、线性度要求、温度补偿等因素。
