地下室、舱体、密闭反应隔间、惰性气体保护箱体、井下受限空间等密闭空间空气流通差，易出现局部气体滞留、监测盲区。氧气传感器通气结构设计不合理，会造成气体无法有效接触传感元件，出现数据滞后、误报警、长期监测失真。合理规划通气路径、腔体结构与安装方式，保障传感器实时感知区域真实氧浓度。

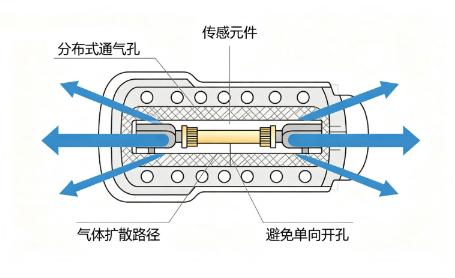

1、通气腔体结构设计
探头采用四周分布式通气孔，避免单向开孔；腔体内减少死角，防止形成静态气包。不可完全密封安装，预留扩散通道，同步兼顾防尘防水防护等级。通气孔尺寸适中，降低堵塞概率。

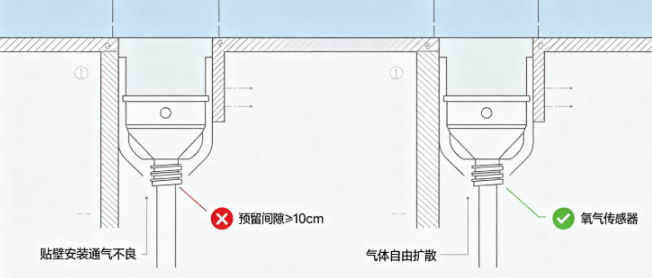

2、自然扩散布置规范
无强制通风场景选用扩散式监测。探头进气面朝空间腔体，与墙体、设备预留≥10cm间隙；安装高度控制在人员呼吸带1.5～2m。避开气流停滞死角，多点布设消除监测盲区。
3、强制导流采样方案
通风极差高风险密闭空间，增设低流量循环导流装置，气流速度控制0.3～0.8m/s。采用旁路采样循环结构，进气点位依据工况布置；禁止大流量抽气，避免改变空间原有气体分布。
4、防止气流短路与分层失真
进出气口不要正对布置，避免气流短路。惰性气体易下沉，采样点位偏低；富氧工况兼顾高低位置。必要时加装导流挡板，引导气体流经探头。

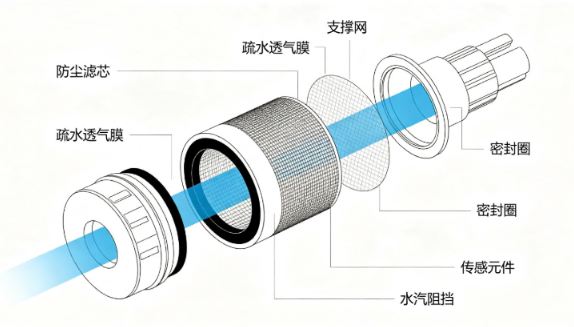

5、通气防护组件选型
通气前端配置防尘滤芯、疏水透气膜。平衡过滤效果与透气阻力，阻力过大会削弱扩散效率。腔体适度向下倾斜，预防冷凝积水封堵透气通道。

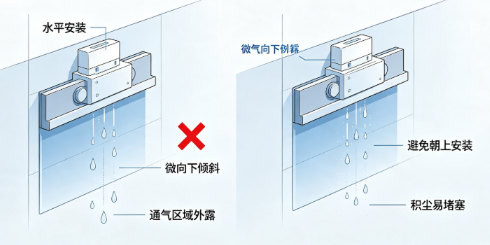

6、安装姿态要求
透气端面禁止朝上，防止积尘堵塞；优先水平或微向下倾斜安装。嵌入式安装不可深埋底座，保证通气区域外露。
7、通气性能验证
系统完工后通入标准气体测试响应速度，响应迟缓则优化开孔、点位或导流结构，通气效果作为验收关键指标。
