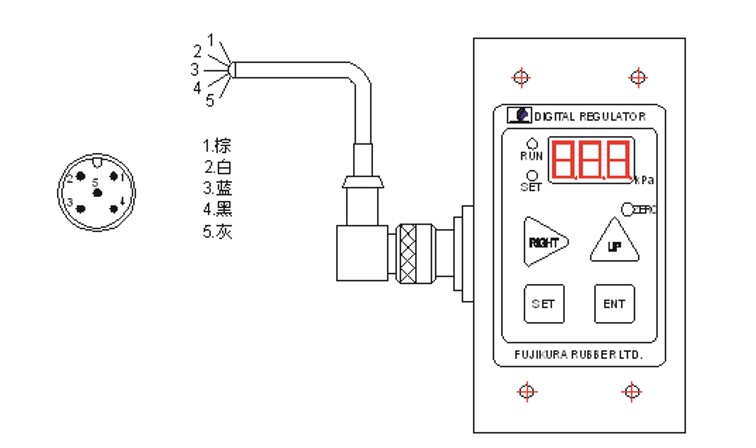

日本藤仓电气比例阀接线方法如下表：
| 型号 | KRE-8-2-R4 (RS485) | KRE-8-2-R2 (RS232C) | KRE-8-2-EP (0-10V DC) | KRE-8-2-IP (4-20mA DC) |
| 1 : 棕 | DC24V电源(＋) | |||
| 2 : 白 | A端 | RXD | ＋ | ＋ |
| 3 : 蓝 | B端 | TXD | － | － |
| 4 : 黒 | DC24V电源(－) | |||
| 5 : 灰 | 屏 蔽 | |||
设定方法
在各值设定时，按键操作错误时，或LED表示错误时，请切断电源，再重新从最初开始设定。
各种数值设定结束后，按＜SET＞键，因为马上开始动作，请十分注意。
１．动作画面
阀体供电后时，会显示动作画面，[RUN]灯亮，表示当前阀体按照用户设定压力输出。动作画面时△与R同 时按，切换到停止画面，此时阀体输出最小设定压力。
２．参数设定画面
动作画面按[SET]按键，切换到参数设定画面。这时[RUN]与[SET]灯同时亮，面板数字表示值P0。 （下图参照）按△键菜单向上一画面翻转，用R键向下移动画面。设定需要变换的画面时，按[ENT]键
P2：因为P2的数字画面变为000输入密码123，请按[ENT]键执行。这时，表示C0，按△键 向上移动，按 R键，向下移动，设定表示从C0到C3切换设定。
注2）：与其他方法同样，需要的画面用[ENT]键确定设定画面。输入密码正确的话，设定值C0到 C3可以自由切换，反之密码错误的话，表示可以复查画面，但画面不能切换。
P3：该项可改变内部和外部控制模式，0表示当前模式为内部控制模式，1表示当前模式为外 部控制模式。
适用于激光切割、喷绘设备、自动化生产线、自动点胶机、机器人、印刷、锂电池行业
