磁性接近开关分为两线制和三线制两种，两线制接近开关有较为简单的接线方法，即直接与负载串联后接通到电源上，但是其中三线制接近开关又有两种不同的接线方法，即NPN型和PNP型。
三线制接近开关的两种不同的接线方法

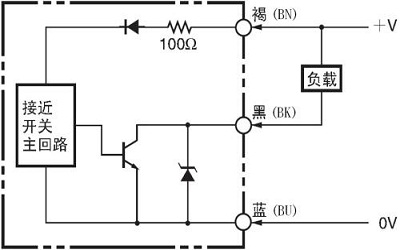

两种不同接线方法的相同之处在于，都是在电源正端接棕线，负载应该接黑线，而在电源OV端应该接蓝线。两种方法的不同在于，在负载另一端接到电源正端的是NPN型，接到电源OV端的是PNP型。
PLC的数字量输入有两种模块，一种是电源OV端接公共输入，因为输入模块流出的电流，所以一定要选择NPN型接近开关，这也叫日本模式，而一定要选择PNP型接近开关的欧洲模式在电源正端接入公共输入端，输入模块流入电流。
三线制接近开关在现实工作中较为可靠，因为三线制接近开关不容易受到剩余电流的影响，而两线制接近开关在导通时会出现压降，而又会有剩余电流的影响，应该考虑具体工作情况进行选择。
注意：每个磁性接近开关产品的接线方法都略有不同，磁性接近开关的接线图以产品说明书上为准。
