电涡流式传感器的基本结构
电涡流式传感器的基本结构主要由线圈和框架组成。根据线圈在框架上的安置方法,传感器的结构可分为两种形式:一种是单独绕成一只无框架的扁平圆形线圈,由胶水将此线圈粘接于框架的顶部

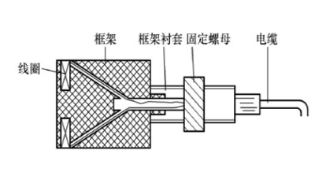

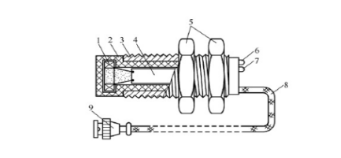

另一种是在框架的接近端面处开条细槽,用导线在槽中绕成只线圈,如图下图所示的CzF1型电涡流式传感器。
电涡流传感器基本类型
电涡流在金属导体内的渗透深度与传感器线圈的激励信号频率有关,故电涡流式传感器可分为高频反射式和低频透射式两类。目前高频反射式电涡流传感器应用较广泛。
电涡流传感器的应用
涡流式传感器的特点是结构简单,易于进行非接触的连续测量,灵敏度较高，适用性强①利用位移x作为变换量,可以做成测量位移、厚度、振幅、振摆、转速等传感器,也可做成接近开关、计数器等②利用材料电阻率ρ作为变换量，可以做成测量温度,材质判别等传感器；③利用导磁率作为变换量，可以做成测量应力,硬度等传感器；④利用变换量x、p、μ等的综台影响，可以做成探伤装置
