调节阀流量特性选择靠的是经验方法!

发布时间:2023-05-11 17:48:40人气:

  选择调节阀流量特性的最重要方法是经验方法。目前,大多数石油和化学工艺都是参照现有的设计图来设计的,并且还引用了一些改进的工艺。最初的高端和精细化工过程技术主要掌握在西方工业化国家,因此,在引入该技术的同时,可以参考自动控制过程的设计(包括调节阀的设计)(由于受各种限制,实际上很难引进这些技术)。


  在独立设计过程中,选择调节阀的流量特性实际上是一个相对复杂的过程。首先,我们必须深入了解流程的设计。这是调节阀设计的基础。在此基础上,简要介绍以下基本原理:

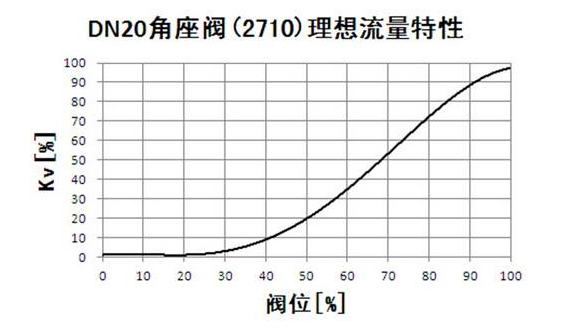

  1.在调节阀的四个理想流量特性中,抛物线流量特性可以用等百分比流量特性代替;快速打开特性主要用于位置控制和顺序控制;调节阀流量特性主要是线性特性和等百分比特性的选择。


  2.基本经验方法:流量调节系统为线性或等百分比;气压,液位线性;温度,蒸汽压力,组成当量百分比;但是在实际应用中,这些特性必须加以修订,例如干扰因素的变化等。


  3.S值会直接影响流量的选择,因此系统压降的分析是重要因素,主要是工艺管道。当S值小于0.3时,应使用低S值调节阀。


  4.节能及其他因素:从节能的角度来看,应选择低S值调节阀,但考虑到流量畸变,在确实需要节能时应选择低S值操作。;如果长时间在小开口处操作对于高度调节阀,应使用相同的百分比特性;固体介质更多,线性特性易于使用;有时,应参考特殊阀门的技术要求。
