机油压力传感器结构原理和机油压力传感器检测方法

发布时间:2023-05-11 17:48:42人气:

  正常的机油压力传感器是保证发动机各种摩擦件的良好使用,当发现机油压力传感器压力过低时,正确的操作方法是立即查找并排除解决问题,只有这样才能减少因发动机机油压力传感器压力过低,而出现曲轴瓦烧熔而抱轴,较严重时可能使发动机因此而报废。所以需要懂得如何进行机油压力传感器的检测方法,详情如下:


  滑动电阻式机油压力传感器


  发动机机油压力传感器的功能是检测发动机机油压力的大小,通常将其拧入气缸体的机油通道中。

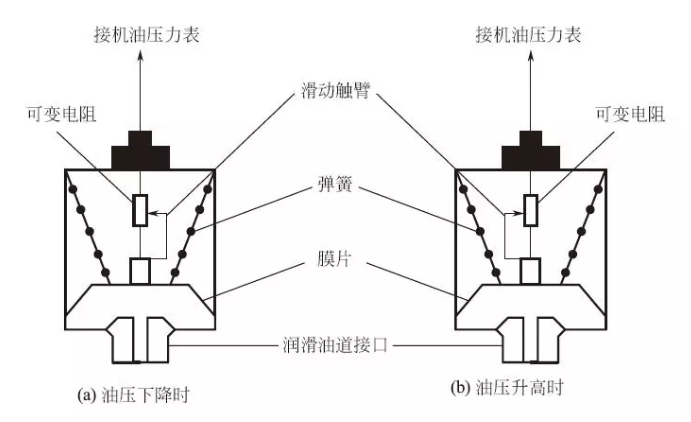

  其工作原理如下图所示。油压传感器内部有一个可变电阻器,一端输出信号,另一端连接到接地的滑臂。当机油压力增加时,机油压力推动隔膜通过润滑通道界面弯曲,隔膜将滑动臂推至低电阻位置,从而增加了电路中的输出电流;相反,隔膜将滑动臂推至高阻位置,回路中的输出电流减小,最后油压表上的指针指示油压。

机油压力传感器

  机油压力传感器报警开关


  发动机油压开关通常安装在发动机缸体的主油道上,以检测发动机油压值的大小。当低于某个值时,机油压力警告灯将点亮。

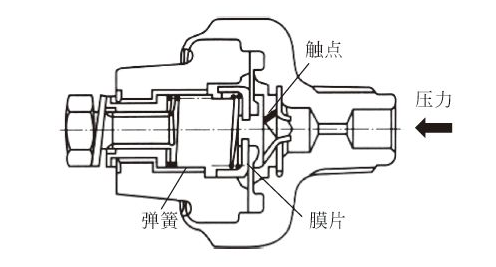

  机油压力开关由弹簧,膜片和触点组成,如下图所示。

机油压力传感器组成

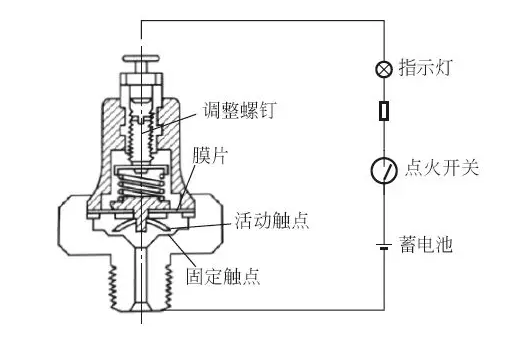

  当无油压或低压作用时,弹簧推动膜片,触点处于闭合状态(ON);当达到指定压力时,膜片克服弹簧力打开触点(OFF)。油压指示器(油压警告灯)的工作原理:

机油压力传感器原理

  油压指示灯安装在组合仪表中,压力开关安装在发动机润滑油回路上。在压力开关内部,有隔膜作用在油压上,而触头作用在油压上。当油压低于规定值时,膜片没有推弹簧的力,触点闭合,指示灯亮;当机油压力高于规定值时,膜片将弹簧向上推,触点分离,指示灯熄灭以告知驾驶员机油压力已达到规定值。通常,接触操作压力在30-50kPa的范围内。


  机油压力传感器开关的检测方法:


  1.拔下机油压力传感器的线束插头,拆下机油压力传感器。将机油压力表的软管接头拧入安装机油压力传感器的螺孔内,并拧紧接头.


  2.将机油压力表放置在不会接触到发动机旋转部件及高温部件的地方。


  3.起动发动机,检查机油压力表接头处有无漏油,如有漏油,应熄火后重新拧紧接头。


  4.运转发动机使之达到正常的工作温度,分别在怠速和2 000r/min时检查油压表的读数,再和标准压力值进行比较。


  点火开关打开后,机油压力指示器不点亮。故障原因是机油压力指示器线束已关闭,或灯丝已烧断,或保险丝已烧断。发动机启动后,机油压力达到指定值,并且机油压力指示灯点亮。故障的原因是接触开关故障或线束接地。
