影响传感器信号的五种干扰类型

发布时间:2023-05-11 17:48:47人气:

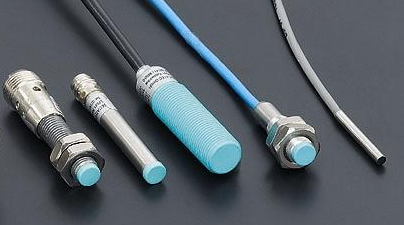

传感器

  在传感器领域,想必每个人都非常熟悉模拟传感器和开关传感器。毕竟,在控制系统中,无论是信号输入还是输出,参数都是模拟量还是开关量。


  传感器开关信号是不连续的信号,仅具有两种状态,例如开关的接通和断开,继电器的接通和断开,电磁阀的接通和断开等。不需要连续上传,因此外部因素对开关传感器信号传输的干扰很小。模拟信号的传输更加复杂并且更容易受到外部影响,因此以下将重点介绍对模拟传感器传输信号的外部干扰。


  模拟传感器与开关传感器不同。由模拟传感器传输的信号是一个连续信号(通过在整个连续时间范围内自变量具有定义的信号是时间连续信号或连续时间信号,称为连续信号),通过电压,电流,电阻,等指示参数的大小。应当注意,连续信号是指时间连续,即模拟传感器的信号传输可以是不连续的,但是记录时间必须是连续的。


  外部干扰影响模拟传感器


  根据传感器设备的不同应用场景,在现场操作中会受到各种干扰。我们需要处理特定的情况,并针对不同的干扰采取不同的措施。


  但是,这种灵活的处理方法显然与传感器的通用性相矛盾。当前的解决方案是采用模块化方法。除基本组件外,该设备还可以针对不同的操作情况配备不同的选件,以有效抵抗干扰。,提高可靠性。


  影响模拟传感器的外部干扰类型:


  1,静电感应


  静电感应归因于两个分支或组件之间的寄生电容,因此一个分支上的电荷通过寄生电容转移到另一个分支。有时也称为电容耦合。


  2,电磁感应


  当两个电路之间存在互感时,一个电路中电流的变化将通过磁场耦合到另一个电路。这种现象称为电磁感应。使用传感器时经常会遇到这种情况,需要特别注意。


  3,感应漏电流


  由于元件支架,端子,印刷电路板,电容器内部介质或电子电路中的外壳绝缘不良,特别是在传感器应用环境中湿度增加时,绝缘子的绝缘电阻会降低,漏电流将增加。造成干扰。特别是当泄漏电流流入测量电路的输入级时,其影响尤其严重。


  4,射频干扰


  主要是大型电力设备启动和停止运行时产生的干扰以及高次谐波干扰。


  5,其他干扰


  主要是指系统工作环境较差,容易受到机械干扰,热干扰,化学干扰等环境因素的影响。


  通过以上五种类型的外部干扰,我们了解到传感器的干扰主要有两种来源:一种是由电路感应产生的干扰,例如静电感应干扰,电磁感应干扰,漏电流感应干扰等。另一种是由大型电路设备和通信线路的感应引入干扰,例如射频干扰。


  总而言之,如果我们想弄清为什么我们的传感器受到干扰,我们应该首先确定传感器的传输类型。知道传输类型之后,我们应该分析环境中的干扰源以及信号传输线的灵敏度。检查接地处理和传感器信号线的屏蔽措施是否到位,附近是否安装了大型电力设备。确定实际情况并采取措施,切不可盲目处理,以免造成更严重的后果。
