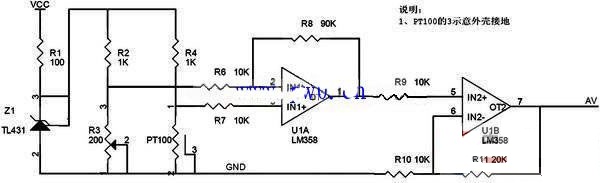

PT100温度传感器工作原理：放大电路采用LM358集成运算放大器。为了防止由高单级放大引起的非线性误差，放大电路采用两级放大。如下图所示，前一级约为10倍，后一级约为3倍。
温度从0到100度变化。当温度升高时，Pt100的电阻变大，输入到放大电路的差分信号变大，并且放大电路的输出电压Av相应地上升。R2，R3，R4和Pt100构成传感器测量桥。为了保证电桥输出电压信号的稳定性，通过TL431将电桥的输入电压稳定在2.5V。
从电桥获得的差分信号由两级运算放大器放大，然后输入到单片机。电桥的一个桥臂采用可调电阻R3，输入到运算放大器的差分电压信号的大小可以通过调整R3来调整，R3通常用于调整零点。
注意：尽管电桥部分已由TL431稳定，但整个模块的电压VCC必须稳定，否则当VCC波动时，运算放大器LM358的工作电压会波动，而输出电压Av则会波动，最终导致A/D转换结果波动，测量结果上下跳动。
pt100温度传感器，可以在-200度至650度的范围内工作。其实是400摄氏度，过高的温度会影响寿命。在工作温度范围内，如果什么也没发生，则PT100的正常使用寿命应为20年，以确保准确的测量。
PT100温度传感器测量范围
恒流恒压方式：
在传统仪器中，通常采用这种方法。在构造了恒定电流或恒定电压方法之后，使用欧姆定律来计算Pt100的电阻，然后查询索引表以获取温度。此方法是最简单，最通用的。
通用传感器接口UTI方法：
尽管传统方法很简单，但是它有很多缺点。使用通用传感器接口芯片，只需一个对温度不敏感的参考电阻。将Pt100连接至UTI电路，即可通过MCU获取Pt100与参考电阻的比值，以获取电阻和温度。此方法非常适合基于微处理器（MCU）的系统。所有UTI信息仅通过与MCU兼容的信号输出，从而大大减少了离散模块之间的外部接线和耦合器。
