电容器是一种可以用来储存电能的装置。它有两个端子，其功能称为电容。电容器基本上由两块金属板组成，两块金属板之间具有电介质，用作导体。导体可以是电极、金属板或薄箔的形式。电介质材料用于增加电容。有不同类型的电容器，旁路电容器就是其中之一。它是电路中的一个部件，位于电路中的电源VCC和接地GND之间。它可以用来降低电源噪声。它也可用于为需要大电流供应的集成电路提供电流供应。
什么是旁路电容器--
它是一个电容器，用于产生干净的直流信号。它将交流信号缩短至接地，从而可以轻松去除直流信号上的交流噪声，从而生成适当的直流信号。它可以绕过交流噪声，产生质量更好的信号。它过滤掉交流，消除交流纹波，产生干净的直流信号。因此，它基本上是一个过滤装置。

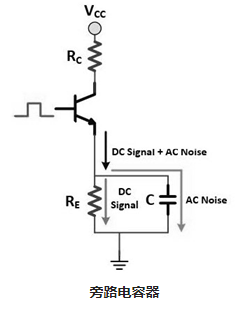

在图中，我们可以看到电容器传导交流电，交流电周期性地从AC/DC组合中去除。之后，DC可以自由通过旁路元件。
旁路电容器的类型--
旁路电容器有多种类型，包括以下几种。

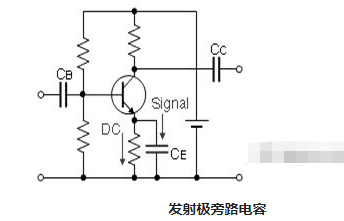

1.变送器类型
如果在共射极放大器电路中增加发射极电阻，放大器的电压增益将大大降低。然而，放大器的输入阻抗将增加。当我们并联一个旁路电容和一个发射极电阻时，共发射极放大器的电压增益将增加。如果我们从电路中移除该电容器，将导致放大器电路的极端退化，从而降低放大器的电压增益。

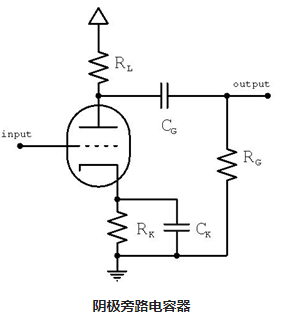

2.阴极类型
在阴极类型的情况下，三极管前置放大器中的阴极电阻在一个非常大的电容器中被旁路。这消除了负面反馈。这也称为阴极退化，可大大增加电压增益。
如果使用的电容器足够大，它可以作为音频短路。这样就可以消除负面反馈。它也可用作直流开路。这样，就可以保持直流电网的偏置。我们还可以在电路中引入高音增强。这可以通过减小作为短路的电容器的电容值来实现。此操作主要在前置放大器的明亮通道中完成。如果获得额外的增益，我们可以完全消除电路中的电容。
旁路电容：--
旁路电容器最重要的功能是可以将交流信号旁路到地上。电容器连接在导线和接地之间。如果电容器接收到交流信号，电容器将使交流信号短路并完全旁路。对于直流信号，电容器开路。直流信号直接输入集成电路。
旁路电容器的一些重要特性如下所述，使其成为重要的电子元件：
-电容器的阻抗很低。
-它可用于给电路通电。
-它可用于将噪声电流接地。
-它可以减少电路中的噪声电流。
旁路电容器的应用--
旁路电容器可用于以下用途：
-功率因数校正与功率调节
-实时时钟日历
-DC/DC转换器
-参考电压
-数字用户线放大器
-信号耦合
-信号解耦
-高通滤波器和低通滤波器
因此，这是对旁路电容器的完整概述，它可以被视为电路中非常重要的部件。它可以用来降低电路中其他电路通常产生的高频噪声。电感对旁路电容器的效率起着重要的作用。因此，我们应该根据电容器的电感为我们的电路选择旁路电容器。在这里，电感的作用比电容重要得多。
旁路电容器应靠近需要大量电流的集成电路。电容器应具有非常低的电感和串联电阻，并且只能在较高频率下工作。
常见问题--
1） .旁路电容和耦合电容之间的区别是什么？
耦合电容器基本上用于将直流和交流信号解耦为电路的输入。它们确保电路的静态点不受干扰。另一方面，旁路电容器从直流信号中去除交流纹波，从而提供非常低的阻抗路径。耦合电容用于缓解信号，而旁路电容用于分流信号。
2） .什么是电子旁路？
电子旁路是为电路中的电流提供替代路径的过程。在该电容器中，交流信号被旁路。
3） .如果拆除旁路电容器，会发生什么情况？
如果我们从电路中移除旁路电容器，电路中会发生极端退化，放大器电路中的电压增益会降低。
4） .旁路电容器的功能是什么？
旁路电容器最重要的功能是可以用来消除电源噪声。它还可以通过消除交流纹波来产生干净的直流信号。旁路电容器位于电路中的VCC和GND之间。
5） .如何找到旁路电容器的值？
旁路电容器的值可使用以下公式计算
C=1/（2pifxc），其中pi=3.14，f=电信号频率，通常在每个国家/地区不同，XC是电抗。当旁路电容器连接到电阻器时，电抗将为电阻器的1/10。也就是说，XC=电阻/10。
