各种基本电气和电子元件在不同的外围电路中是通用的。在许多电路中，这些元件用于构建电路，电路分为有源元件和无源元件。有源元件只是提供和控制能量的元件。无源元件可定义为对电能流作出响应并能耗散或储存能量的元件。这些组件可以在许多外围设备中找到，如硬盘、主板等。
许多电路设计都有不同的元件，如电阻器、电容器、电感器、晶体管、变压器、开关、熔断器等。因此，本文简要介绍了各种电子和电气工程中使用的不同类型的电子和电气元件。以下段落以图形方式详细描述了每个组件。
主要电气和电子部件--
电子电气工程中使用的主要电气电子元件主要涉及电阻器、电容器、熔断器、晶体管、集成电路、继电器、开关、电机、断路器等元件。在许多电路中，这些元件用于构建电路。电路分为有源元件和无源元件。
有源和无源元件--
有源元件只不过是一种提供和控制能量的元件。无源元件可定义为对电能流作出响应并耗散或存储能量的元件。
电阻器--
电阻器是限制电路中电流流动的电气元件。电阻器也可用于向晶体管提供特定电压。当电流流过电阻器时，电阻器吸收电能，并以热的形式使其退化。电阻器可能有可变或固定电阻器，可以在热敏电阻、光刻胶、微调器、压敏电阻、电位计和仓鼠中找到。流过电阻器的电流与电阻器端子处的电压成比例。这种关系用欧姆定律表示。欧姆定律表明，由电阻和电阻单位引起的损耗为欧姆。
欧姆定律v=IR从这个方程，我们可以得到I=v/R
其中V是导体的电位差，I是通过导体的电流，R是导体的电阻。

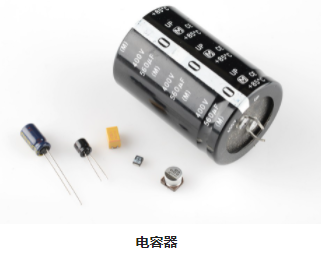

电容器--
电容器是两端的线性无源元件。它由两块导电板组成，中间有一个绝缘体。电容器的主要功能是在电源对其端子充电时储存电能。即使断开电源，它也可以保持充电状态。在定时电路中，电容器与电阻器一起使用，也可用作滤波器，以允许交流信号并阻断直流信号。
存储的电荷为q=cv
式中，C是电容电抗，V是外加电压。
因此，流过电容器的电流为I=C DV/dt
当向电容器施加直流电时，在一组端子上形成正（+）和负（-）电荷。电荷一直保持到电容器放电为止。当向电容器施加交流电流时，在电压为正的期间，一组极板上会形成正电荷和负电荷。当电压在第二个半周期内变为负（-）时，电容器在充电电流之前释放，然后以相反的方式充电。

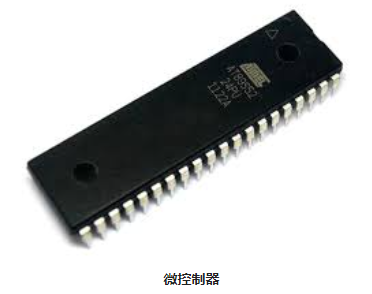

微控制器--
微控制器是一个集成电路上的小型计算机，它集成了微处理器的所有功能。为了服务于不同的应用，它具有高度集中的片上设备，如RAM、ROM、定时器I/O端口、串行端口、中断和时钟电路。它们用于各种自动控制设备，如遥控器、医疗设备、汽车发动机控制系统、电动工具、玩具、办公机器和其他嵌入式系统。
电感传感器--
电感器传感器、线圈或电抗器是两端的无源电气元件。电感器的主要功能是以磁能的形式存储电能。通常，电感器包括通常绕成线圈的导体，线圈根据法拉第电感定律工作。当电流从左向右流动时，线圈产生顺时针磁场。电感器的电感用L表示。
带符号
L==（电感器。K.n2。S）
L是电感
K是长冈系数
μ是渗透率
N是线圈的匝数
S是线圈的横截面积
I是线圈在轴向上的长度
变压器--
变压器是由两个由铁芯连接的线圈组成的电气装置。它提供了急需的能力，可以轻松地改变电流和电压水平。变压器的主要功能是增加（升压）或降低（降压）交流电压。变压器的工作原理是法拉第电磁感应定律，即通过公共磁通量连接的两个电路之间的互感。通过两个绕组之间的互感，变压器应将电能从一个电路转换到另一个电路，而无需在它们之间进行电气连接。它还可以将电源从一个电路转换到另一个电路，而不改变频率，但电压水平不同。
在升压变压器中，次级线圈比初级线圈包含更多的绕组。对于降压变压器，初级线圈中的绕组比次级线圈中的绕组多。这是我们在家里用交流电代替直流电的主要原因之一。变压器不能用来改变直流电压。现在市场上有很多尺寸的变压器，从小到大。
电池组--
电池是通过电化学放电反应将化学能转化为电能的电气装置。它由一个或多个电池组成，每个电池都有一个阳极（+）、一个阴极（-）和一个电解液。阳极和阴极与电路一致。有两种类型的电池；它们是一次电池或一次性电池，二次电池或可充电电池，其中一次电池不可充电，二次电池可充电。
熔丝--
保险丝是一种材料或导线，用于保护部件，使其免受因流过过大电流而造成的损坏。当流过电路的电流过大时，导线会发热并损坏。因此，电流停止流动。当保险丝因电流溢出而熔断时，保险丝元件将吸收一些能量。吸收能量由i2t给出。
其中I是中断电流的峰值。
t是清除故障所需的时间。
每种类型的保险丝都是为精确的电流量而设计的。标准保险丝包括一组触点、金属保险丝元件、连接件和支架等主要部件。熔断器元件由锌、铜、银、铝或合金制成，以提供可预测的特性。这可能由空气或材料封闭。
二极管/发光二极管（发光二极管）--
二极管是一种由半导体材料制成的器件，允许电流沿一个方向流动；它可以防止电流试图逆转导线中的电流。这些装置通常用于将交流电转换为直流电的许多电子电路中。LED是二极管的替代品。当电流施加到LED上时，它将以特定频率发光。LED用于键盘、硬盘、电视遥控器和许多其他应用。这些设备在计算机和电池供电的电子晶体管中用作状态指示器非常有用。
晶体管--
晶体管是一种电子器件，由三个端子组成，由半导体材料制成。它可以控制电压或电流的流动，并充当电子信号的开关。有PNP和NPN晶体管，大多数电路倾向于使用NPN晶体管。晶体管被设计成不同的形状和晶体管的三个端子，即基极（b）、发射极（E）和集电极（c）。基极负责激活晶体管，发射极为负极，集电极为正极。
集成电路--
集成电路的缩写是IC，有时称为微芯片。集成电路是制造电阻器、电容器和晶体管负载的半导体器件。它可以用作振荡器、微处理器、放大器和定时器。集成电路根据其应用可分为线性电路和非线性电路。线性IC或模拟集成电路具有连续可变的O/P，这取决于I/P信号的电平。这些线性IC用作音频和射频放大器。数字IC仅在几个规定的状态下工作，而不是在连续的信号幅度范围内。集成电路的应用包括计算机、调制解调器、计算机网络和频率计数器。数字集成电路的基本结构是逻辑门，
接力--
继电器是利用低功率信号控制电路的机电开关。继电器由电磁铁、电枢、一系列电触点和弹簧组成。最早的继电器被用作长途电报电路中的放大器。继电器中的两个电路之间没有电气连接，因为它们通过磁性连接。继电器用于在电话交换机、计算机等中执行逻辑操作。
开关--
开关是用于断开电路、中断电流和供电的电气装置
