输电线路保护是电力系统工程中的一个重要问题，因为85-87%的电力系统故障发生在输电线路上。传输线路中的故障等大干扰是一个问题，需要尽快断开连接以恢复暂态稳定性。故障电流和电压信号用于对输电网络中的故障进行定位、检测和分类。继电器检测到异常信号，然后断路器将不健康的传输线与健康系统的其余部分断开。本文将介绍的是无需额外接线的电路故障检测流程：
从过程变量的记录到控制系统中的评估，可能会发生许多错误，这些错误会导致意外的过程状态。这些可能导致工厂停工或质量问题，甚至对人和环境造成危害。除了设备本身的故障外，隔离器还会监控隔离器、现场设备和控制系统之间的连接线是否存在断路或短路，具体取决于设备型号。在这篇博文中，您可以了解倍加福的隔离屏障如何在无需额外布线的情况下检测信号电路中的线路故障。
那么，如果现场设备与隔离器的接线中断或意外短路，会发生什么情况？当检查电路的功能时，在很多情况下我们会发现现场设备和控制器工作正常，但是控制器无法识别正确的I/O信息。原因往往是现场接线有故障。通过工厂中的测量设备进行适当的故障检测和分析通常非常昂贵，并且可能会导致应用程序出现功能问题。问题是只有在系统出现故障时才检测到线路故障，然后必须快速响应紧急情况。工厂中的手动故障排除因此会造成不必要的停机时间。
倍加福使用隔离屏障进行线路故障检测：
带有集成线路故障检测功能的倍加福隔离式安全栅为该问题提供了理想的解决方案。故障监控不仅可以通过用于危险区域的本质安全屏障实现，而且还可以通过相应的非防爆设备实现。
所述隔离器监视器的电流电平。超过上限被解释为短路。如果水平低于较低的阈值，则存在铅断裂。该错误消息是通过红色错误消息的模块上，并作为一个LED输出集体错误消息的电源模块。所述KFD2-EB2电源模块被连接到通过UPR-03电源导轨模块，并且表明它正在监视模块组中的故障：然后该误差可以被分配到经由模块上的LED的信号电路-无需额外接线。

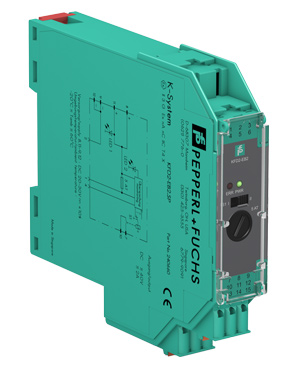

供电模块KFD2-EB2显示通过它供电的模块的所有错误消息。除了设备错误之外，ERRLED也会指示线路故障。
型号代码中带有.LB的倍加福型号有一个附加输出：故障信号输出在正常状态下有效，在故障状态下断开（闭路电流原理）。

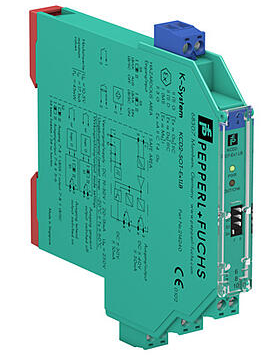

该放大器KCD2-SOT-Ex1.LB开关具有两个独立的输出，例如用于用作分离器。但是，第二个输出也可以用作错误消息输出。使用前面板上的开关，可以选择第二个输出作为错误消息输出，并且可以打开或关闭线路故障检测。线路故障通过OUT/CHKLED指示。
