在多轴伺服驱动器集中部署的自动化柜体中，柜体散热排布设计是否合理直接决定驱动器运行温度与使用寿命，排布不当易造成局部热量聚集，引发过热报警、元器件加速老化等问题。针对多轴伺服驱动器高密度安装场景，遵循标准化散热排布原则，从分区、间距、气流等维度优化设计，可构建高效散热体系，保障伺服系统长期稳定运行。
1、器件分区，分层排布
柜体内部按发热量与功能分层分区排布，多轴伺服驱动器布置在主通风区域，垂直安装顺应气流走向，保证散热鳍片与气流充分接触。制动电阻、电抗器等高热器件独立布置在出风口侧，避免其排出的热风被驱动器二次吸入；弱电控制模块、通讯单元布置在进风低温区，规避高温影响信号稳定性。分层布局契合空气对流规律，从整体上避免热量无序叠加。
2、间距预留，风道通畅

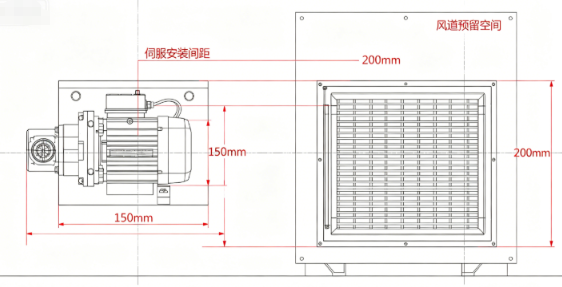

驱动器并排安装时预留标准横向间隙，上下层之间保留充足通风间距，严禁紧密堆叠遮挡散热风道。根据驱动器总发热量核算风道截面积，避免局部窄颈导致风速下降、散热失效。散热鳍片方向与气流方向保持一致，降低风阻，提升换热效率，确保每台驱动器都能获得充足冷却风量，杜绝局部过热死角。
3、进出风设计，气流有序

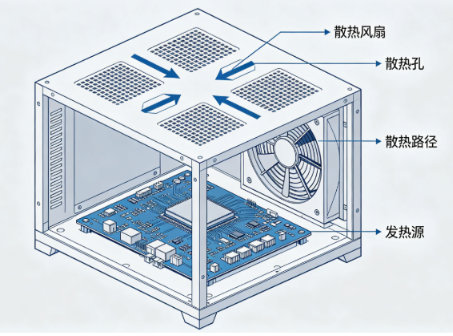

优先采用下进上出的对流布局，进风口设置在柜体下部，出风口布置在顶部，顺应热空气上升自然规律。进风口总面积略大于出风口，维持柜内微正压，减少外界灰尘侵入。匹配对应风量的散热风机，高温场景可配置温控调速风机，按需调节风速，兼顾散热效果与节能需求，形成有序可控的冷却气流。
4、热源隔离，减少热叠加
对制动单元、变压器等独立高热器件采用隔离仓设计，配置独立散热风道，避免热量扩散至伺服驱动区域。发热器件与驱动器之间设置隔热挡板，阻断热辐射传递，防止局部热源拉高整体柜内温度。通讯接口、编码器端子等热敏元件远离发热源布置，避免高温引发信号异常，保障系统运行稳定性。
5、运维预留，长效保障
排布时预留充足运维空间，方便清洁防尘网、更换风机与清理散热鳍片积尘，避免后期维护困难。在核心发热区域预留温度传感器安装位，便于实时监测柜内温度状态。建立定期巡检机制，及时清理积尘、排查风机故障，长效保障柜体散热性能稳定，延长多轴伺服驱动器使用寿命。
