方向控制阀用于气动系统，以引导或阻止压缩空气或油流向其设备。它们可能是气动系统中最常用的元件，可用于例如驱动气缸、较大的工业阀门或气动工具。阀门可以有两个或多个端口并实现各种回路功能。阀门的功能和行为可以用符号表示。然而，该符号并不能解释阀门的结构。方向控制阀可以通过不同方式启动，例如手动启动或电磁阀启动。
方向控制阀与调节控制阀：
控制阀主要以其可调节性和节流能力而闻名。但是方向控制阀或DCV是控制管道内液体流动方向的类型。
方向控制阀用于气动和液压流量控制系统。所以有气动换向阀和液压换向阀。有时，液压方向控制阀也称为滑阀。

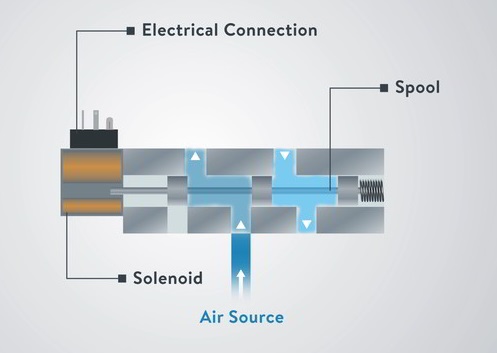

方向控制阀组件：
首先，是控制阀的主体或外壳，其中有空气流经它们的路径。
阀体上有一些加工孔，称为端口。
在外壳内，有一个移动部件，可将空气引导至阀门的不同端口并阻止其他端口。该移动部件通常称为阀芯。使阀芯在外壳内移动的组件是一个电动电磁阀。
方向控制阀的工作原理（5/2电磁阀）：

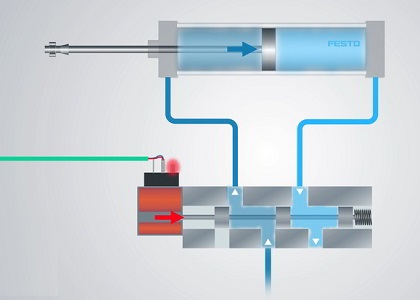

当DCV的阀芯处于中性或静止位置并且电磁阀通过PLC卡的命令通电时，线圈将推动阀芯，从而挤压另一侧的弹簧。结果，气缸的活塞缩回并向右侧移动。

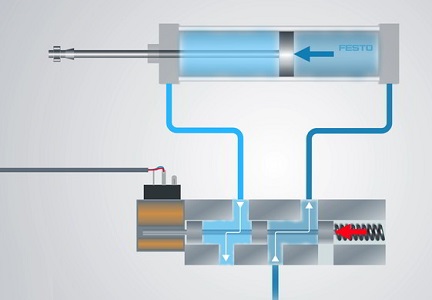

只要PLC的命令保持在电磁阀上，阀芯的位置将保持静止，压缩空气将使活塞保持其最后的位置。一旦PLC取消命令，弹簧就会将阀芯返回到其第一个位置，并且空气路径将改变。因此，活塞后面的空气将通过阀门排气口排入大气。
现在，是时候学习如何命名方向控制阀以及如何阅读它们的图形符号了。
