槽型光电开关：GL5-R/28A/115小型光电槽型传感器体积小巧，光学性能出众。满足半导体工业微型物体的检测需求。在同类产品中具有DC5-24V的宽电压范围和高达5kHz的最快开关频率。内部集成的聚焦孔使传感器能检测尺寸为0.8x1.8mm的微型物体。传感器提供NPN或者PNP输出。多样且优化的外壳使传感器最大程度地适用于拥挤环境中。
槽型光电开关：GL5-R/28A/115特点
1、微型设计
2、为检测小尺寸零件进行了优化
3、高开关频率
4、简单且快速的安装
5、清晰可见的LED功能显示

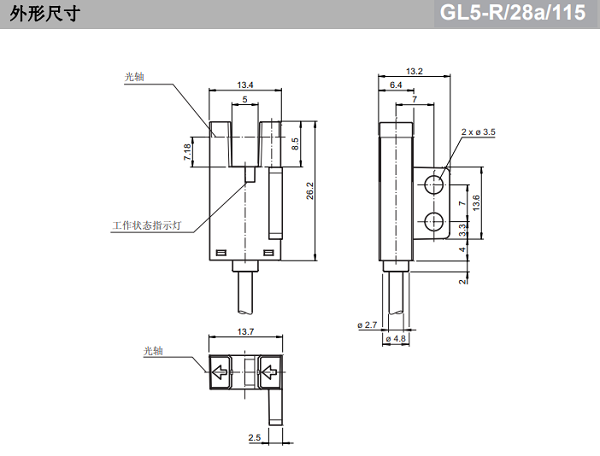

槽型光电开关：GL5-R/28A/115（外形尺寸）
槽型光电开关：GL5-R/28A/115产品参数
| 产品阐述 | ||
|---|---|---|
| 微型槽型光电传感器，适用于检测小尺寸零件，R 形设计，叉宽 5 mm，红外光，NPN 输出，固定缆线 | ||
| 通用规格 | ||
|---|---|---|
| 光源 | 红外发光二极管 | |
| 光源类型 | 红外连续光 ， 940 nm | |
| 目标尺寸 | 0.8 x 1.8 mm | |
| 槽宽 | 5 mm | |
| 槽深 | 8,5 mm | |
| 环境光限制 | 1000 Lux | |
| 功能性安全相关参数 | ||
| MTTFd | 3760 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 功能指示灯 | 红色 LED 接收到光束时亮起 | |
| 电气技术规格 | ||
| 工作电压 | 5 ... 24 V DC ， 2 级 | |
| 空载电流 | 最大 20 mA | |
| 可用前的时间延迟 | < 2 ms | |
| 输出 | ||
| 开关类型 | 亮通/暗通 | |
| 信号输出 | 2 路 NPN 互补 ， 过电压保护 | |
| 开关电压 | 最大 30 V DC | |
| 开关电流 | 最大 50 mA ， 阻抗负载 | |
| 电压降 | 最大 0,2 V 当 10 mA 最大 0,6 V 当 50 mA | |
| 开关频率 | 最大 5 kHz | |
| 响应时间 | 40 µs 光束未中断 80 µs 光束中断 | |
| 重复精度 | 0,03 mm | |
| 遵守标准和指令 | ||
| 指令符合性 | ||
| EMC 指令 2004/108/EC | EN 60947-5-2:2007+A1:2012 | |
| 符合标准 | ||
| 标准 | UL 60947-5-2 | |
| 认证和证书 | ||
| UL 认证 | cULus 认证，2 类电源 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) | |
| 存储温度 | -30 ... 80 °C (-22 ... 176 °F) | |
| 污染程度 | 2 | |
| 机械规格 | ||
| 外壳宽度 | 13,2 mm | |
| 外壳高度 | 13,4 mm | |
| 防护等级 | IP50 | |
| 连接 | 2 m PVC 缆线，4 x 0.09 mm2 | |
| 材料 | ||
| 外壳 | PBT | |
| 质量 | 25 g | |
| 紧固螺丝的紧固扭矩 | 0,6 Nm | |
| 电缆长度 | 2 m | |
