超声波传感器：UB2000-F42-I-V15系列

超声波传感器UB2000-F42-I-V15（漫反射型和反射板型超声波传感器）

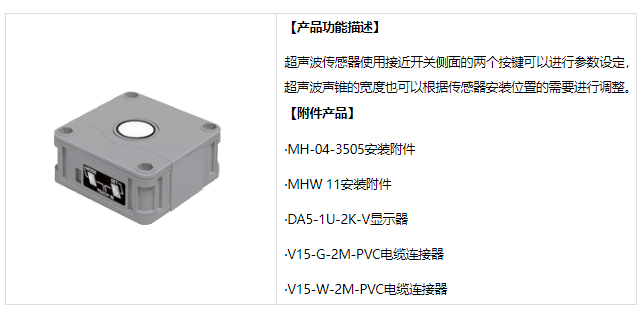

产品·特点

——超声波传感器产品特性——

产品·参数规格

——超声波传感器产品规格——

    通用规格——

    感应范围：60...2000mm

    调整范围：90...2000mm

    死区：0...60mm

    标准目标板：100mmx100mm

    换能器频率：大约175kHz

    响应延迟：大约150ms

    指示灯/操作方法——

    绿色LED：绿色常亮：通电

    黄色LED：常亮：物体在评估范围内

    闪烁：程序功能

    红色LED：正常运行：“故障”

    程序功能：未检测到物体

    电气技术规格——

    工作电压：10...30VDC，纹波10%SS

    空载电流：≤50mA

  超声波传感器同步问题：

  为避免相互干扰，接近开关带有一个同步连接端。如果不使用同步功能，接近开关根据内部周期工作。多个接近开关的同步功能可以通过以下方法实现。

  外部同步:

  接近开关可以通过外部提供方波信号实现同步。同步输入端的一个同步脉冲启动一个测量周期，脉冲宽度必须大于100us，测量周期开始于脉冲信号的下降沿。当同步输入端输入低电平的持续时间>1s或不接时，接近开关将进入标准工作模式。同步输入端输入高电平将使接近开关停止工作。

  使用外部同步时的两种工作模式:

  -多个接近开关用同一个同步信号控制，接近开关同步工作

  -同步脉冲循环地加在每个接近开关上，接近开关工作在多重模式

  自同步:

  最多可将5个带有自同步选项的接近开关的同步端连接在一起。上电后接近开关将工作在多重模式下，响应延时将随同步工作的传感器数目的增加而增加。当接近开关进入学习模式时，不能使用同步功能（使用同步功能时，也不能进入学习模式）。要设定开关点时，接近开关必须工作在非同步模式下。

  注意：如果不需要使用同步功能，同步输入端应该接地（0V），也可选用V1连接器（4针）。
