超声波传感器UB2000-F42-U-V15(漫反射型和反射板型超声波传感器)
【产品功能描述】 | ||
使用超声波传感器UB2000-F42-U-V15接近开关侧面的两个按键可以进行参数设定。超声波声锥的宽度也可以根据传感器安装位置的需要进行调整。 | ||
【附件产品】 | ||
·母头连接器：V15-G-2M-PVC ·母头连接器：V15-W-2M-PUR ·辅助安装件：MH04-3505 ·辅助安装件：MHW11 | ||

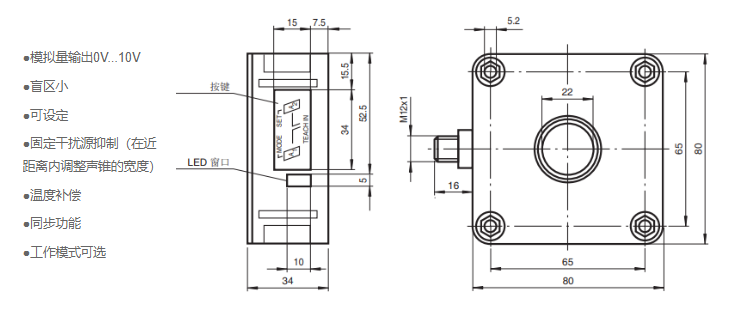

产品·特点
——超声波传感器UB2000-F42-U-V15产品特性——
一般说明——
检测范围：60...2000mm
调节范围：90...2000mm
盲区：0...60mm
标准目标板：100mmx100mm
换能器频率：约175kHz
响应延时：约150ms
输出——
输出类型：1个模拟量输出0...10V
默认设置：测量边界A1:90mm,测量边界A2:2000mm,宽声锥
精度：0.7mm
特性曲线偏差：±1%的满量程值
重复精度：±0.1%的满量程值
负载阻抗：>1kOhm
温度漂移：±1%的满量程值
周围环境——
环境温度：-25...70ºC(248...343K)
储存温度：-40...85ºC(233...358K)
工作方式/显示方式——
LED绿色：常亮：通电
LED黄色：常亮：开关状态输出；闪烁：设定状态
LED红色：正常工作状态："出错"；设定状态:未检测到目标物

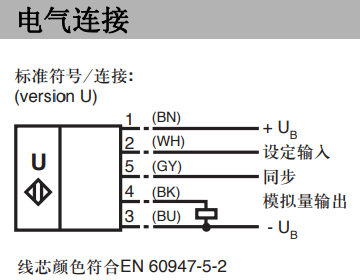

电气参数——
工作电压：17...30VDC,纹波10%PP
空载电流：≤50mA
为避免相互干扰，接近开关带有一个同步连接端。如果不使用同步功能，接近开关根据内部周期工作。多个接近开关的同步功能可以通过以下方法实现。
外部同步:
接近开关可以通过外部提供方波信号实现同步。同步输入端的一个同步脉冲启动一个测量周期，脉冲宽度必须大于100us，测量周期开始于脉冲信号的下降沿。当同步输入端输入低电平的持续时间>1s或不接时，接近开关将进入标准工作模式。同步输入端输入高电平将使接近开关停止工作。
使用外部同步时的两种工作模式:
-多个接近开关用同一个同步信号控制，接近开关同步工作
-同步脉冲循环地加在每个接近开关上，接近开关工作在多重模式
自同步:
最多可将5个带有自同步选项的接近开关的同步端连接在一起。上电后接近开关将工作在多重模式下，响应延时将随同步工作的传感器数目的增加而增加。当接近开关进入学习模式时，不能使用同步功能（使用同步功能时，也不能进入学习模式）。要设定开关点时，接近开关必须工作在非同步模式下。
注意：
如果不需要使用同步功能，同步输入端应该接地（0V），也可选用V1连接器（4针）。
