电感式接近开关NBN4-F29-E0是一种用于非接触式检测金属物体的低成本方法。当金属物体移入或移出接近开关时，信号将自动改变以达到检测目的。它的组成主要由三部分组成：放大输出电路，开关电路和振荡器。
电感式接近开关NBN4-F29-E0有2大特点：（1）3线直流（2）4 mm非齐平安装
电感式接近开关NBN4-F29-E0的技术参数
1、一般说明
开关点功能：NPN常开
额定动作距离sn：4 mm
安装：非齐平安装
输出极性：DC
可靠动作范围sa：0...3.24 mm
衰减系数rAI：0.4
衰减系数rCu：0.3
衰减系数rV2A：0.7
2、额定等级
工作电压UB：10...30 V
开关频率f：0...1000 Hz
迟滞H：典型值5%
反极性保护：是
短路保护：没有
电压降Ud：≤3 V
工作电流IL：0...100 mA
漏电流Ir：0...0.5 mA典型值0.1μA在25ºC时
空载电流Io：≤10 mA
开关状态指示：黄色LED指示灯
3、符合标准
标准：IEC/EN 60947-5-2:2004
4、周围环境
环境温度：-25...70ºC(248...343 K)
5、机械特性
接线形式：2 m,PVC电缆
导线截面积：0.14 mm2
外壳材料：PPS
感应面：PPS
防护等级：IP67

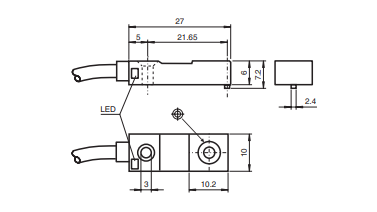

电感式接近开关NBN4-F29-E0外形尺寸

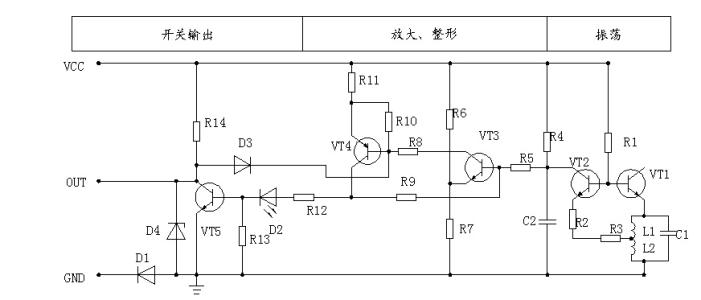

电感式接近开关工作原理
电感式接近开关三大组成部分之一的振荡器，会产生一个交变磁场。当金属物接近这一磁场，并达到了感应距离的时候，并会在金属目标内产生涡流，进而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
电感式接近开关的应用
电感式接近开关能很好的使用于一般的行程控制，其使用寿命、定位精度、操作频率、安装调整的方便性，以及对恶劣环境的适用能力，是一般机械开关所不能比的。因此它能够被广泛地应用于轻纺、机床、印刷、冶金、化工等行业。
电感式接近开关接线图
