漫反射型光电传感器ML100-8-H-350-RT/103/115（背景抑制传感器/漫反射光电开关/光电传感器）
| 【产品功能描述】 | ||
漫反射型光电传感器ML100系列有如下特点：外型小巧、集成了全金属螺纹安装孔。所有型号均配有一个可见的红色发射LED。这一特点大大方便了光电开关的安装和正确运行。由于拥有高亮度的LED指示灯，从各个方向均能轻易的观察到光电开关的开关状态。 | ||
| 【附件产品】 | ||
·OMH-ML100-09辅助安装件 ·OMH-ML100-02辅助安装件 ·OMH-ML100-04辅助安装件 ·OMH-F10-ML100辅助安装件 | ·OMH-ML100-01辅助安装件 ·OMH-ML100-03辅助安装件 ·OMH-ML100-05辅助安装件 ·OMH-ML100-S1辅助安装件 | |
漫反射型光电传感器ML100-8-H-350-RT/103/115具有背景抑制功能的漫反射光电开关在外壳内包含发射器和接收器。发射器发出的光被检测物体反射回接收器。接收器由近端接收器和远端接收器组成。光电开关比较两个接收器接收到的光强。当近端接收器接收到的光多于远端接收器时，触发开关功能。具有背景抑制功能的漫反射光电开关可以通过调节发射器和接收器的角度形成背景抑制区域，从而屏蔽不需要检测的背景物体。光电开关的探测距离受目标颜色的影响很小。
产品·特点
——漫反射型光电传感器ML100-8-H-350-RT/103/115产品特性——
●设计小巧、微型设计 ●使用方便、易于使用 ●光斑非常明亮、清晰可见 ●全金属螺纹安装孔 ●清晰可见的LED指示灯，表示上电状态、开关状态以及稳定状态 ●对外界环境光不敏感 |
|
产品·规格参数
——漫反射型光电传感器ML100-8-H-350-RT/103/115产品规格——
通用规格——
检测距离：5...350mm
最小检测范围：5...30mm
最大检测范围：5...350mm
调整范围：30...350mm
参考目标：标准白色平板，100mmx100mm
光源：LED
光源类型：调制可见红光
偏振滤波片：无
黑/白差(6%/90%)：<18%当350mm
光点直径：大约20mm相距350mm
发散角：大约4°
光学端面：向前直射
环境光限制：EN60947-5-2:2007+A1:2012
输出——
开关类型：该传感器的开关类型是可更改的。默认设置为：亮时接通
信号输出：1路PNP输出，短路保护，反极性保护，集电极开路
开关电压：最大30VDC
开关电流：最大100mA，阻抗负载
电压降：≤1,5VDC
开关频率：500Hz
响应时间：1ms
电气技术规格——
工作电压：10...30VDC
纹波：最大10%
空载电流：<20mA
指示灯/操作方法——
工作指示灯：绿色LED：通电
功能指示灯：黄色LED：检测到物体时亮起
控制元件：感应范围调节器
控制元件：亮时接通/暗时接通转换开关

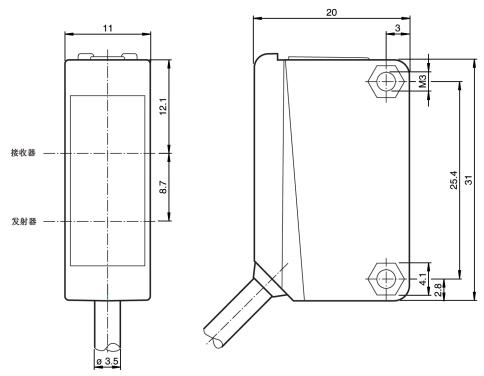

安装说明：
PS:光电开关可通过安装孔直接安装或安装支架进行安装（但不包含在包装中）。基座面必须为平面，以避免安装过程中外壳的扭曲。我们建议，给螺栓和螺丝加安全垫圈，使光电开关不至于失调。
