（光电传感器）三角测量传感器 (BGS) OBT300-R100-2EP-IO-V31-L
| 【产品功能描述】 | |
| （漫反射型光电传感器）三角测量传感器(BGS)OBT300-R100-2EP-IO-V31-L系列紧凑型光电，是目前单一外形下规格最齐全的新一代产品。包含漫反射、反射板、对射和距离测量型，适用于绝大多数的应用场合。全系列集成IO-Link通讯接口。DuraBeam激光型拥有普通光电的耐久性和激光光电的应用性。列阵测量技术(MPT)的应用将此系列产品的性能提升到了一个新的高度。 | |
| 【附件产品】 | |
·辅助安装件:OMH-ML100-09 ·辅助安装件:OMH-R10X-01 ·辅助安装件:OMH-R10X-02 ·辅助安装件:OMH-R10X-04 ·辅助安装件:OMH-R10X-1 | ·IO-Link主设备(EIP/MOD):ICE2-8IOL-G65L-V1D ·IO-Link主设备:ICE1-8IOL-G30L-V1D ·IO-Link主设备:IO-Link-Master02-USB |
产品·特点
——三角测量传感器 (BGS) OBT300-R100-2EP-IO-V31-L产品特性——
●小型设计，提供多功能安装选项DuraBeam激光传感器-持久耐用，可像LED一样使用 ●扩展的温度范围 ●-40°C...60°C ●较高的防护等级：IP69K ●内置IO-Link通讯接口 |
|
产品·规格参数
——三角测量传感器 (BGS) OBT300-R100-2EP-IO-V31-L产品性能——
通用规格参数：——
·检测范围:7...300mm
·最小检测范围:7...25mm
·最大检测范围:7...300mm
·可调检测范围:25...300mm
·参考目标物:标准白板,100mmx100mm
·光源类型:激光
·光源特性:红光激光
·注意:不要直视光束
·激光等级:1
·波长：680nm
·光束发散角：>5 mrad d63<1 mm in the range 150-250mm
·脉冲长度：3μs
·重复频率：约13kHz
·最大脉冲能量：10.4nJ
·黑/白色差(6%/90%)：<5%(150mm处)
·光斑直径：在200mm检测距离处约1mm
·发散角：约0.3º
·极限环境光强：EN 60947-5-2:40000Lux
工作方式：——

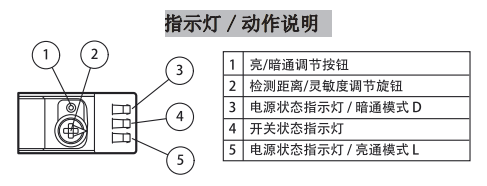

·工作状态显示：绿色LED：常亮－电源指示,闪烁(4Hz)－短路,闪烁(1Hz)－IO-Link模式
·功能显示：黄色LED:常亮－检测到物体,常灭－目标物超出检测范围
·操作元件：亮/暗通调节按钮
·操作元件：检测距离调节旋钮
电气特性：——
·工作电压UB：10...30VDC
·纹波：最大10%
·空载电流I0：<20mA在24V电压
·保护等级：III
输出：——
·开关类型：亮/暗通可调，出厂设置为亮通模式L,对应开关类型为：C/Q-Pin4:NPN亮通／PNP暗通/Q-Pin2:NPN暗通／PNP亮通
·信号输出：2路推挽输出(4-in-1),短路保护，反极性保护，过压保护
·负载电压：最大30VDC
·负载电流：最大100mA，电阻负载
·用电负载分类:DC-12&DC-13
·电压降Ud:≤1.5VDC
·开关频率f:1650Hz
·响应时间:300μs
