倍加福颜色传感器和色标传感器DK20/35B系列产品
| 【产品功能描述】 | |
| 色标传感器通常用于检测物体上的特定颜色标记或斑点，这是通过将其与非比色区域进行比较来实现的，而不是直接测量颜色。 | |
| 【附件产品】 | |
·OMH-DK ·直角安装套件 ·OMH-DK-1 ·扁平安装套件 | |
色标传感器DK20/35B实际上是一种反向装置，光源垂直于目标物体安装，接收器与物体成锐角安装，使其只能检测来自目标物体的散射光，从而避开传感器直接接收反射光，并允许光束被窄聚焦。白炽灯和单色光源均可用于比色检测。
产品·特点
——色标传感器DK20/35B产品特性——
●静态TEACH-IN：自动开关阀值设置 ●响应时间为30s,适用于极高速检测 ●强大的推挽输出 ●光学系统可转换90º ●坚固的防水塑料外 |  |
产品·规格参数
——色标传感器DK20/35B产品功能——
通用规格参数——
·安装范围：50 mm
·光源类型：LED
·光斑直径：3 mm x 16 mm，纵向光斑
·偏差角：max.±3º
·认证：CE
·光源特性：可见红光，调制光
·TEACH-IN：静态TEACH-IN
工作方式——
·功能显示：黄色LED；开关操作：检测到色标即点亮
——TEACH-IN操作：LED慢闪
——报警显示：如存在误操作，则LED快闪
·调节元件：TEACH-IN按键
·工作电压：10...30 V DC
·纹波：10%
·空载电流I0：70 mA
工作环境——
·工作温度：-20...60ºC(253...333 K)
·储藏温度：-20...75ºC(253...348 K)
输出——
·开关类型：亮/暗通可选，由TEACH-IN的顺序决定
·信号输出：推挽输出，短路保护，反极性保护
·负载电压：PNP:(+UB-2.5 V),NPN:1.5 V
·负载电流：最大.200 mA
·开关频率f：16.5 KHz
·响应时间：30s

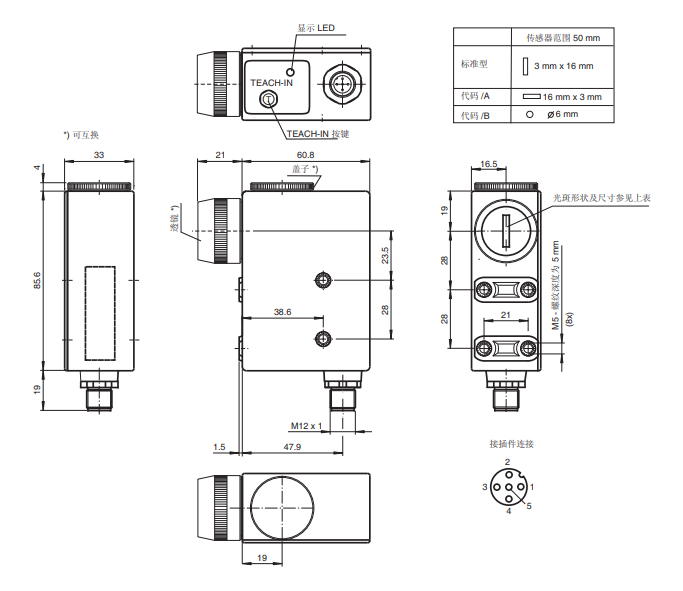

机械特性——
·防护等级：IP67

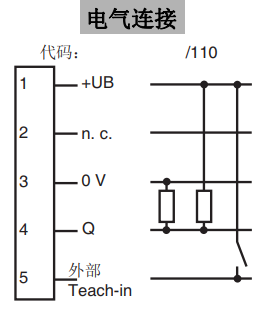

·连接：M12连接头,5针
·外壳：PC(Makrolon,玻璃纤维加固)
·光学透镜：玻璃透镜
·重量：200g
色标传感器的工作原理：
色标传感器常用于检测特定颜色或物体上的光斑，它与非色标区域进行比较来实现色标检测，而不是直接测量颜色。色标传感器实际上是一个反向装置，光源垂直于目标物体安装，而接收器与物体成锐角安装，这样它只检测来自目标物体的散射光，从而避免了传感器直接接收反射光，可使光束聚焦很窄。白炽灯和单色光源均可用于色标检测。
