| 【产品功能描述】 适合标准应用的对射型传感器，微型设计，2000 mm检测范围，红光，暗时接通，NPN输出，2m固定电缆 【产品特性】 ●超小型外壳设计 ●在远距离模式下拥有非常大的检测范围 ●可选择切换至高精度模式，以获得更高的开关精度 ●45°缆线出线口，即使在空间非常受限的条件下，也能●获得最大的安装自由度 |
对射型光电传感器OBE2000-R2-SE0-P已开发用于广泛的应用。它具有出色的耐用性并且非常易于安装。房屋结构紧凑。具有45'电缆出口，可以安装在最小的空间内。新的功能原理和功能开辟了一系列新的选择。
|
|
——产品参数——
通用规格 | |
有效检测距离 | 长量程模式： 0 ... 2 m |
高精度模式： 0 ... 200 mm | |
检测范围极限值 | 长量程模式： 2,5 m |
高精度模式： 300 mm | |
光源 | LED |
光源类型 | 调制可见红光 ， 630 nm |
角度偏差 | 大约 2 ° |
光点直径 | 长量程模式： 150 mm 相距 2000 mm 高精度模式： 0,5 mm 相距 50 mm |
发散角 | 大约 2 ° |
光学端面 | 向前直射 |
环境光限制 | EN 60947-5-2 : 30000 Lux |
系统组件 | |
发射器 | OBE2000-R2-S-P |
接收器 | OBE2000-R2-E0-P |
环境条件 | |
环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
存储温度 | -30 ... 70 °C (-22 ... 158 °F) |

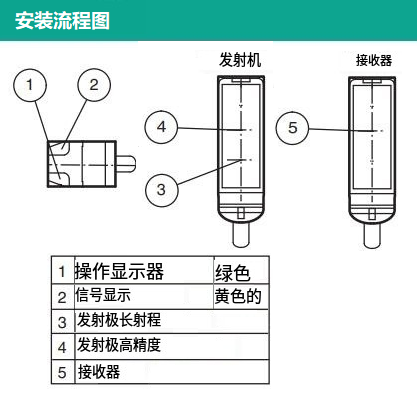

指示灯/操作方法 | |
工作指示灯 | 绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
功能指示灯 | 接收器： 黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭 |
电气技术规格 | |
工作电压 | 10 ... 30 V DC ， 2 级 |
空载电流 | 发射器：≤ 11 mA |
接收器：≤ 8 mA | |
输入 | |
控制输入 | 发射器选择 BK：未连接，长范围模式 BK：0 V，高精度模式 |
开关阈值 | 示教输入 |
输出 | |
开关类型 | 常开触点 / 暗时接通 |
信号输出 | 1 路 NPN 输出，短路保护，反极性保护，集电极开路 |
开关电压 | 最大 30 V DC |
开关电流 | 最大 50 mA |
电压降 | ≤ 1,5 V DC |
开关频率 | 大约 800 Hz |
响应时间 | 600 µs |
机械规格 | |
外壳宽度 | 7,5 mm |
外壳高度 | 24 mm |
外壳深度 | 11,2 mm |
防护等级 | IP67 |
连接 | 2 m 固定电缆 |
材料 | |
外壳 | PC/ABS 和 TPU |
光学端面 | PC |
电缆 | PUR |
安装 | 固定螺丝 ， 2 x M2 内六角螺丝 包含在交货范围内 |
质量 | 大约 20 g 每个 传感器 |
电缆长度 | 2 m |
倍加福对射型光电传感器（成对）OBE2000-R2-SE0-P产品相关型号：
OBE2000-R2-SE0-0,2M-V31-P；OBE2000-R2-SE0-P；OBE2000-R2-SE1-0,2M-V31-P；OBE2000-R2-SE1-P；OBE2000-R2-SE2-0,2M-V31-P；OBE2000-R2-SE2-0,2M-V3-P-Y；OBE2000-R2-SE2-P；OBE2000-R2-SE3-0,2M-V31-P；OBE2000-R2-SE3-0,2M-V3-P-Y；OBE2000-R2-SE3-P
OBE2000-R3-E1-Y302636；OBE2000-R3-E2-0,2M-V3-P；OBE2000-R3-E3-0,2M-V3-P；OBE2000-R3-SE0-0,2M-V31-P；OBE2000-R3-SE0-P；OBE2000-R3-SE1-0,2M-V31-P；OBE2000-R3-SE1-P；OBE2000-R3-SE1-Y302635；
OBE2000-R3-SE2-0,2M-V31-P；OBE2000-R3-SE2-0,2M-V3-P；OBE2000-R3-SE2-P；OBE2000-R3-SE3-0,2M-V31-P；OBE2000-R3-SE3-P；OBE2000-R3-SP1-0,2M-V3-P；OBE2000-R3-SP1-P；OBE2000-R3-Y302637
