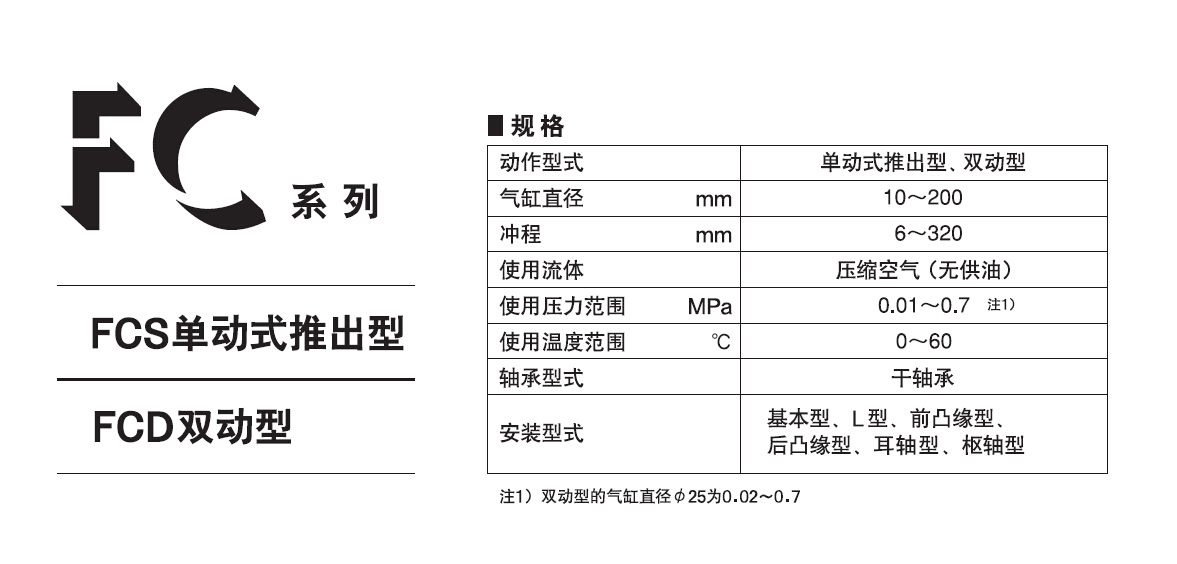

隔膜气缸标准型FCD-63-78-S1双动型系列

FC系列是藤仓低摩擦BF气缸的基本型号，缸径φ10～200mm，备有各种型号。各种尺寸都备有单动型及双动型（限于缸径φ25mm以上）。安装支架备有L型，F（R）型，T型，P型。（但是，缸径φ25mm以上）

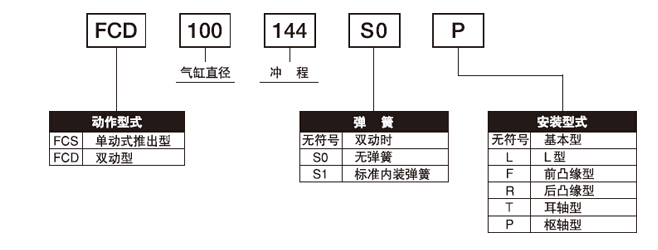

型号表示方法：

藤仓低摩擦BF气缸的共同特点：

消除了泄露和摩擦这两种气缸最大缺点。

1、完全密封：因为采用了BF膜片，空气的泄漏非常少。

2、极低摩擦： 针对微小的压力变动也可以敏感的应答。

·基本上没有迟滞现象。

·0.01MPa的微压也可以作工。

·低速的场合也可以平顺的动作。

·长时间停止后，也可以平顺的动作。

3、无需润滑：压力空气配管无需设置润滑装置。

4、优异的耐压性： BF隔膜的特性与普通的橡胶膜片相比较，有非常强的耐压特性。 （BF隔膜的构成是在强力的聚酯布上面附着橡胶。）

藤仓低摩擦BF气缸的共同用途：

·BF气缸是需要避免空气泄漏，针对微小压力变动有敏感反应的场合下，最为适用。

·自动控制器械，压力辊，浮动辊等高感度的传感装置。

·避免油雾污染，无尘的设备。

·镜片，宝石等研磨机械。

·需要一定的出力的场合，精密传动装置（例：点焊装置）。

·紧急制动的传动装置。

藤仓低摩擦BF气缸使用的注意事项：

1、在无压状态下，请勿使活塞杆移动。否则，产品内的BF隔膜可能会咬入。

2、在本产品内以及与本产品连接的配管内的压力为零的状态下，工件会落下，请采取防止工件等落下的控制措施。否则，产品内的BF隔膜可能会咬入。

3、请勿对活塞杆施加偏载荷，转矩。否则，可能会引起动作不良，损坏。若施加转矩过度，可能会引起损坏。

4、使用时，请避免使活塞，冲程末端承受冲击。否则，可能会引起损坏。请设置外部制动器。

5、在运转中，人体可能会接触动作部时，请设置防护罩。

6、产品的内压因外力会增加时，请设置减压机构以防止超出使用压力，否则，可能会引起故障，损坏。

7、请避免在下列地点保管和安装本产品。

因臭氧而引起橡胶的劣化、腐蚀以及粘附，从而可能会降低性能、功能及停止。

1）在海滨直射阳光下，水银灯附近灯产生臭氧的装置附近。

2）存在尘粒、盐分、铁粉的地点。

3）存在流体及多湿状态的有机溶剂、磷酸酯基工作油、二氧化硫、 气、酸类等地点。

部分FC系列型号如下：
