负阻抗变换器电路图和作用是什么？

　　负阻抗变换器(negative-impedance convertor,简记为NIC):能将一个阻抗(或元件参数)按一定比例进行变换并改变其符号的一种二端口元件.

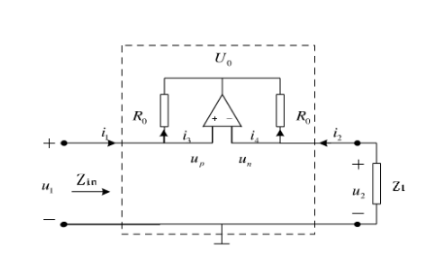

　　负阻抗变换器的作用：1、负阻抗袭变换器和无源RLC可做串并联连接，以改变阻抗大小及性质。2、负阻抗变换器可做逆阻抗变化器。3、负阻抗变换器可构成具有负电阻的电压源。负阻抗变换器是一个运算放大器构成的电流反向型负阻抗变化器，负阻抗变换器的电路图：
