PLC是用于机电过程自动化的可编程逻辑控制器。PLC设计用于多输入和输出布置，扩展温度范围，并具有抗电噪声、振动和冲击的能力。控制机器操作的程序通常存储在备用电池或永久存储器中。
PLC可被描述为一种数字化操作的电子系统，专为工业环境而设计。它使用可编程存储器来存储面向用户的指令。这些指令用于执行特殊功能，如逻辑、排序、计时、计数和算术，以通过数字或模拟输入和输出来控制各种类型的机器或处理器。
可编程逻辑控制器几乎与内置操作系统（OS）的小型计算机相同。操作系统非常擅长处理发生的传入事件。传感器连接到PLC输入线以通知事件。例如，温度高于或低于某个水平，达到液位等，并且它具有输出线路以发出对传入事件的任何响应的信号。例如，启动发动机、打开或关闭阀门等。系统是用户可编程的，为此它使用一种称为继电器梯形图或RLL（继电器梯形图逻辑）的语言。
PLC的架构是什么？
PLC是一种固态用户可编程控制系统，具有以下功能：控制逻辑、排序、定时、算术数据运算和计数功能。PLC可视为具有中央处理器、存储器、输入输出接口和编程设备的工业计算机。

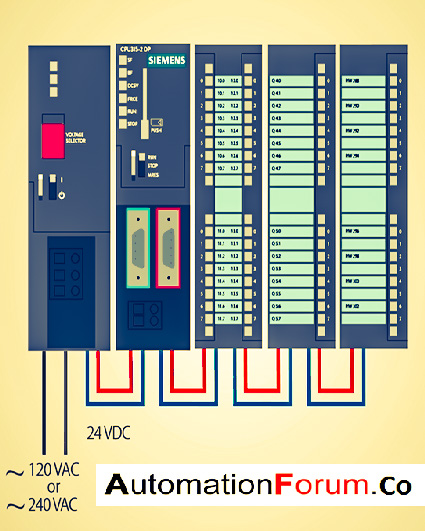

每个PLC都需要：
CPU模块
一个电源模块
至少一个I/O模块
集成PLC在一个单元中包含所有这些组件。一些集成PLC可以通过额外的I/O模块进行扩展。PLC必须包括插入同一机架的CPU模块、电源和I/O模块。

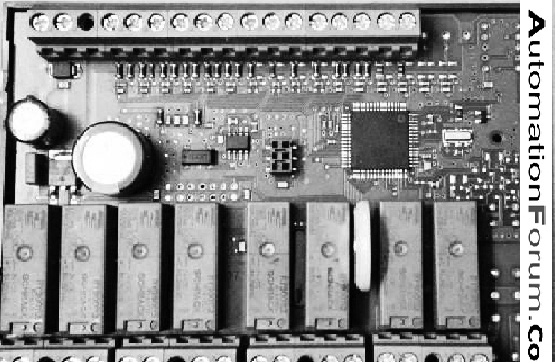

PLC中的CPU模块是什么？CPU模块在PLC中的作用是什么？
CPU模块由两个主要部分组成，即中央处理单元及其存储器。存储器包括PROM（可编程只读存储器），其中包含PLC操作系统、驱动程序和应用程序；还有RAM，用于存储用户编写的程序和工作数据。PLC制造商提供了不同类型的保持性存储器，用于在断电时保存用户程序和数据，使PLC在断电后可以立即恢复执行用户编写的控制程序。如果PLC具有以下暂定内存选项之一，则无需在每次打开时重新编程，因此无需将键盘和显示器作为每个PLC的一部分。
至少在大多数PLC中，部分RAM内存内容受到长寿命电池的保护，该电池可以使用多年。其他PLC只有基于电容器的备用电源。因此，只有在短时间（以小时为单位）关闭电源时才会保存RAM内存。许多PLC还提供可插入CPU模块的可插拔内存模块。用户可以在可移动存储模块中的EEPROM（电可擦可编程只读存储器）芯片上复制用户程序和数据。EEPROM模块可以连接到任何相同品牌的PLC，因此它们也可以用于将程序和数据从一个PLC复制到下一个PLC。
现在，PLC已经开始包括闪存，它类似于EEPROM存储器，只是不需要特殊电路即可写入。闪存在一些可移动内存模块中用作使用旧的EEPROM内存芯片的替代方案，但闪存有时内置于CPU模块中。即使在PLC运行时，它也会自动备份部分随机存取存储器。此外，如果在带闪存的PLC运行时断电，PLC将在电源恢复后继续运行，而不会丢失任何重要的工作数据。现代CPU模块通常包含多个微处理器。
电源模块在PLC中的作用是什么？
PLC电源模块将可用电源转换为CPU和I/O模块内部电路所需级别的直流电源。通常，可用的电源在60Hz/120V ac或50Hz/220V ac范围内，但电源模块可用于其他输入电源特性。输出必须以5Vdc驱动电路。在模块化PLC系统中，电源模块可以插入总线或必须连接到CPU模块。如果基于PLC的控制系统需要大量电源来驱动传感器和执行器，或者需要5或24V DC以外的直流电平，或者需要其他电信号特性，则用户应该提供额外的电源和（对于一些典型的高压电源应用）执行器）可能需要提供继电器、光隔离器或其他电路隔离设备。
