一般额定电压高达1KV的电气开关设备称为低压开关设备。低压开关设备一词包括低压断路器、开关、卸载电气隔离器、HRC熔断器、漏电断路器、微型断路器(MCB)和塑壳断路器(MCCB)等，即保护低压系统所需的所有附件。低压开关柜最常见的用途是在低压配电盘中。本系统有以下几部分
一、输入端
输入端将输入的电力馈入输入端总线。进线器中使用的开关柜应有主开关装置。带有入线器的开关设备应能承受一段短的特定时间的异常电流，以允许下游设备运行。但应是分断系统中产生的故障电流最大值的电缆。它必须与下游设备具有联锁装置。通常空气断路器优选用作中断装置。由于以下特点，低压空气断路器更适合用于此目的
1.简单
2.高效的表现
3.高达600 A的高额定电流
4.高达63 kA的高容错能力
空气断路器虽然跳闸时间长、体积大、成本高，但由于具有上述特点，仍最适合低压开关柜。
二、分入器
低压配电板的下一个下游部分是子收入器。这些次级收入者从主要收入者总线汲取电力并将该电力馈送到支线总线。作为子收入器的一部分安装的设备应具有以下功能
1.在不牺牲保护和安全的情况下实现经济的能力
2.由于它覆盖有限的网络，因此需要相对较少的联锁。
ACB（空气断路器）和开关熔断器单元通常与外壳断路器(MCCB)一起用作分入器。
三、馈线连接
不同的馈线连接到馈线总线以馈送不同的负载，如电机负载、照明负载、工业机械负载、空调负载、变压器冷却系统负载等。所有馈线主要由开关熔断器单元保护，此外，取决于根据连接到馈线的负载类型，为不同的馈线选择不同的开关设备。让我们详细讨论
电机馈线
电机馈线应防止过载、短路、过电流直至堵转状态和单相。
工业机械负载喂料机
馈线连接的工业机械负载，如烤箱、电镀槽等，通常由MCCBl和开关熔断器隔离装置保护
照明负载馈线
这是类似于工业机械负载的保护，但在这种情况下提供了额外的接地漏电流保护，以减少有害的电流和火灾泄漏可能对生命和财产造成的任何损害。
在低压开关柜系统中，电气设备通过电气熔断器或电气断路器来防止短路和过载情况。然而，操作人员没有得到足够的保护以防止设备内部发生故障。这个问题可以通过使用漏电断路器来解决。这在低泄漏电流下运行。漏电断路器可以检测低至100 mA的漏电流，并且能够在不到100毫秒的时间内断开设备的连接。

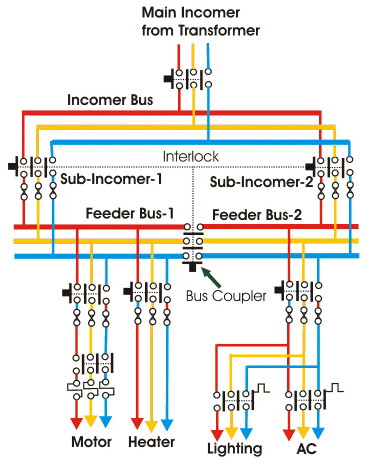

低压开关设备的典型图如上所示。这里的主要收入来自变压器的低压侧。这个通过电气隔离器的收入者以及一个MCCB（图中未显示）为收入总线供电。两个子接入器连接到接入器总线，这些子接入器通过开关熔断器单元或空气断路器进行保护。这些开关与母线段开关或母线耦合器互锁，如果母线段开关处于打开位置，则只能打开一个输入开关，只有当母线段开关处于关闭位置时，两个子输入开关才能打开。这种安排对于防止子入户之间的任何相序不匹配是卓有成效的。不同的负载馈线连接到馈线总线的两个部分中的任何一个。这里电机馈线由热过载装置保护以及传统的开关熔断器单元。加热器馈线仅由传统的开关保险丝装置保护。家用照明和交流负载由微型断路器和普通常规开关熔断器单元单独保护。这是低压开关柜或低压配电板最基本、最简单的方案。
