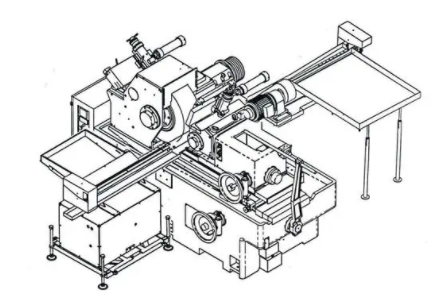

无心磨床由减振底座、PLC接口、砂轮、调节轮、工作台、液压修整单元组成。在深入了解机器的具体设计之前，让我们先了解一下工件的布置，因为这可以被认为是区分无心形式与其他有中心形式的最重要特征。两个砂轮，包括砂轮和调节轮，相互平行设置。在这两个轮子之间的距离内，底部有一个工作台，可以让工件停在两个轮子之间。根据操作原理，工件可以保持静止或通过间隙进给，这将在后面更详细地讨论。
1、减振底座
在磨削过程中，当调节轮将工件推向砂轮时，工作现场就会产生振动。本机底座具备减振能力，有助于减少因振动而产生的应力。
2、PLC接口
PLC代表可编程逻辑控制，PLC接口允许对过程进行数字控制和调整。此外，这个界面上还有一个数字屏幕和几个开关，可以让操作者进行一些手动调整。
3、砂轮
砂轮是无心磨床上的砂轮之一。它被设置为静止状态，并在调节轮将工件推向其上时承受施加的应力。
4、调节轮
调节轮是活动砂轮，它通过将工件推向砂轮来执行主要的磨削功能。当磨料与工件接触时，磨料的粗糙度会导致工件上的毛刺被去除。
5、工作台
工作台配合砂轮和调节轮对上面的工件进行三点支撑，是常规形式所没有的附加设备。
6、液压修整装置
液压修整单元分别设置在砂轮和调节轮旁边。这些修整单元用于磨削两个砂轮，从而保持砂轮的最佳功能和研磨工件的最高质量。
