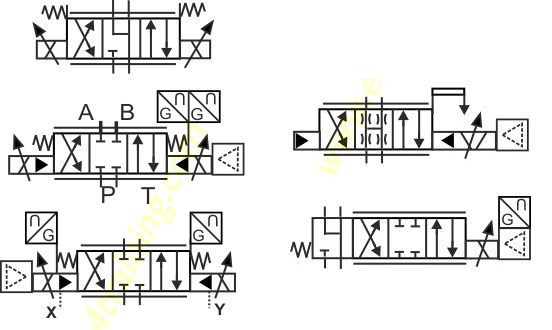

比例阀符号看起来与方向阀的符号非常相似。但是,该符号包含与ON/OFF式方向阀的几个主要区别。首先,线轴部分的外侧包含两侧的线。螺线管也有贯穿它们的箭头,以表明它们逐渐运行,而不仅仅是打开和关闭。
内部带有三角形的方框代表内部电子设备,带有G和上翘U的方框代表特定阀门级的闭环控制。
顶部符号显示直接控制的比例阀。
第二个是比例方向控制阀,先导式,主级和先导级的闭环位置控制,集成电子设备。
第三个是伺服阀,先导操作,主级和先导级的闭环位置控制,集成电子设备。
第四个是伺服阀,先导式,带两个线圈的电气控制机构的先导级,在两个方向上连续控制,阀芯位置的机械反馈到先导级,带有集成电子设备。
底部符号显示了一个伺服阀,在电源故障、电气反馈和集成电子设备的情况下具有首选位置。
