波形发生器精准复刻实测模拟信号多用于故障复现、电路板可靠性验证，复刻偏差大多来自采样精度、采样速率、阻抗不匹配、后期参数调校失误，依照采集预处理、高速采样、波形编辑、输出校准、负载实测五步操作，最大限度还原原始信号形态。
1、采集前端预处理与接线规范

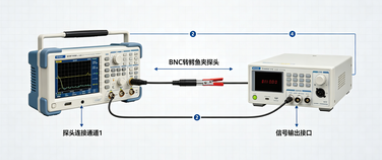

使用高精度示波器作为采集设备，被测信号输出端串联小阻值隔离电阻，防止测试时负载拉偏原始信号幅值。测试线缆统一采用50Ω屏蔽同轴导线，缩短走线长度，减少杂散电容引入波形畸变，测试点位单点共地，杜绝地环路噪声混入原始波形。采集前清理线路干扰，远离变频器、开关电源等辐射源，信号幅值过大时接入衰减探头，避免示波器输入饱和造成采样失真。
2、合理设置采样参数抓取原始波形
遵循奈奎斯特采样定理，采样频率设置为被测信号最高频率的5至10倍，高频瞬态脉冲适当提升采样倍率，防止细节丢失。开启示波器高分辨率采集模式，减少采样量化误差，完整捕捉毛刺、尖峰、边沿突变等细微特征。采集完成后剔除异常干扰杂波片段，截取有效周期波形，存储为CSV、arb等发生器兼容格式文件，规避无效噪声影响复刻精度。
3、导入波形并精细化编辑修整
通过U盘或者上位机软件将波形文件导入波形发生器，导入后对照原波形逐项核对周期、峰峰值、直流偏置三项基础参数。波形出现零星杂波时使用软件平滑功能小幅降噪，不可过度滤波造成原有毛刺丢失。多周期杂乱信号选取单周期标准波形，设置循环输出模式，保证连续输出和原始信号周期规律一致。
4、阻抗与输出参数逐项校准

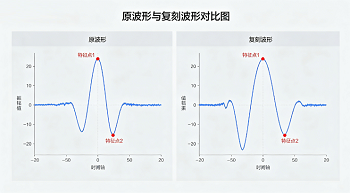

复刻输出前匹配阻抗档位，高频信号选用50Ω输出搭配对应负载，低频弱信号切换高阻输出。缓慢微调输出幅值与直流偏移，借助示波器实时比对输出波形和原信号，逐步修正幅值误差。关闭仪器内部自动滤波、波形平滑功能，避免设备内置电路篡改波形细节，方波、脉冲信号重点核对上升沿、下降沿时序参数。
5、带载复测完成最终优化
空载校准完毕后接入原被测电路作为负载，负载变化会改变回路电气参数，容易造成复刻波形偏移。对比带载输出与原始实测波形，针对小幅偏差微调发生器输出补偿参数，反复迭代校准。常用复刻波形保存至仪器内部用户内存，后续测试一键调用，省去重复采集调试步骤。
