工业自动化现场电磁环境复杂，变频器、接触器、高频设备密集工作，极易产生杂波干扰，导致伺服驱动器出现定位漂移、脉冲丢失、随机报警、通讯不稳等问题。多数伺服干扰故障并非设备硬件损坏，而是接地不规范、布线不合理造成。掌握伺服电机驱动器接地布线抗干扰技巧，可从源头抑制电磁干扰，显著提升伺服驱动器运行精度与稳定性。

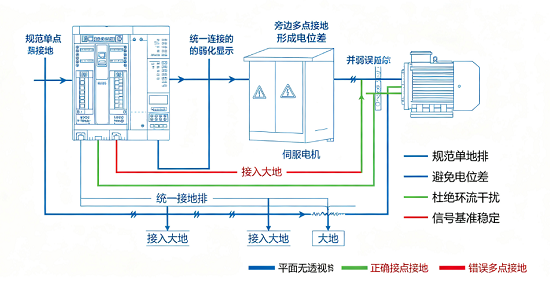

1、规范单点接地，杜绝环流干扰
接地是伺服抗干扰的核心。伺服驱动器系统必须采用单点接地方式，避免多点接地形成电位差，产生接地环流干扰。驱动器、电机、控制柜地线统一汇聚至接地排，再接入大地，有效杜绝杂波串扰，保证伺服信号基准稳定。

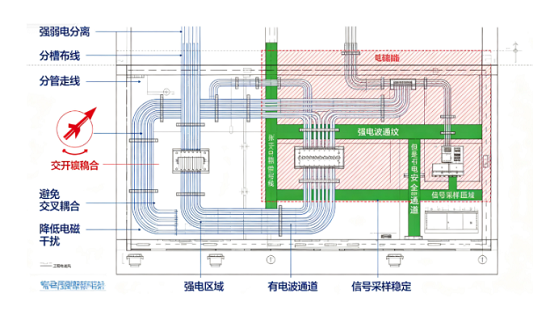

2、强弱电分离，避免交叉耦合
伺服动力高压线与编码器、脉冲信号线等弱电控制线必须分槽、分管布线，禁止平行紧贴走线。强电高频辐射会直接干扰弱电信号，造成伺服驱动器数据采样失真。合理分隔线路，可大幅降低电磁耦合干扰概率。

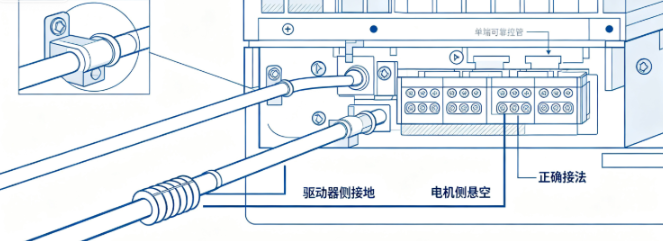

3、屏蔽层正确接地，强化滤波效果
伺服屏蔽线缆接地严禁两端接地，遵循“单端接地”原则，屏蔽层仅在驱动器侧可靠接地，电机侧悬空处理。完整屏蔽结构能够有效隔绝外部电磁辐射，保护脉冲信号、编码器信号稳定，避免伺服驱动器出现间歇性故障。
4、缩短布线距离，减少干扰面积
信号线布线过长、线路杂乱，会增大受干扰面积，极易拾取工业杂波。布线时尽量精简走线、缩短线路长度，规整柜内线路布局，减少线路缠绕与冗余走线，从结构上提升伺服驱动器抗干扰能力。
5、机身可靠接地，降低高频噪点
伺服电机机身、驱动器外壳必须牢固接地，杜绝悬浮接地。外壳接地可快速泄放静电与高频干扰电流，降低设备噪点信号，避免静电积累引发的抖动、报错，长效保障伺服驱动器精准运行。
