直线步进电机也就是行业中常说的步进电机，直线步进电机是由磁转子铁芯与脉冲相互作用产生，将旋转运动转换为线性运动。
直线步进电机的工作原理：使用螺钉与螺母啮合，并采取了一些防止螺钉和螺母相对旋转的方法，使螺钉可以轴向移动。一般来说，目前有两种方法可以实现这种转换。第一种是在电动机中构建带有内螺纹的转子，以通过将转子的内螺纹与螺钉啮合来实现线性运动。第二种是使用螺丝作为电动机。输出轴通过电机外部的外部驱动螺母与螺钉啮合，以实现线性运动。这样的结果是极大地简化了设计，使得可以直接使用线性步进电机进行精确的线性运动，而在许多应用中无需安装外部机械联动装置。
应用领域：直线步进电机广泛用于许多高精度领域，包括制造，精确校准，精确流体测量，精确位置移动等。
混合直线步进电机技术概述
步进电机从旋转运动到线性运动的转换可以通过几种机械方法完成，包括齿条齿轮传动，皮带轮传动和其他机械联动机械。所有这些设计都需要各种机械零件来完成此操作。进行转换的最有效方法是在电动机内部实现它。
步进电机的描述
基本步进电动机通过与定子产生的脉动定子电磁场的相互作用，由磁转子铁心旋转。直线电机将旋转运动转换为直线运动，这种转换的精度取决于转子的步距角和所选的方法。直线步进电机或直线步进电机最早出现在1968年的3,402,308号专利中，并已授权给Willian Henschke。从那时起，线性步进电机已用于制造和精度调整。以及精确的流体测量。

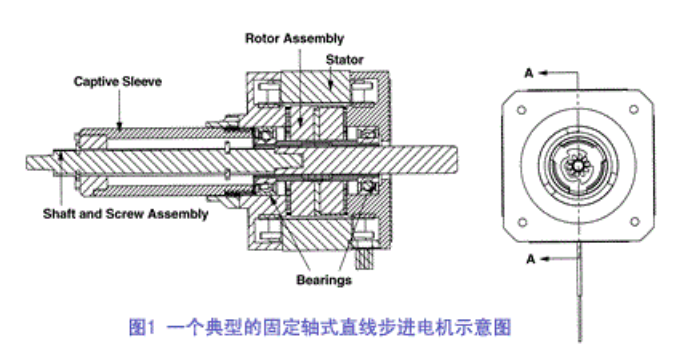

使用螺纹的直线电动机的精度取决于其螺距。在线性电动机的转子的中心安装有螺母，并使用螺钉与螺母相应地啮合。为了使螺杆轴向移动，必须使用某种方法来防止螺杆和转子组件一起旋转。由于螺杆的旋转受到限制，因此无论转子是电动机内部的固定螺纹轴组件还是不能旋转但可以沿轴向在外部自由移动的螺母，螺杆都可以进行线性运动。螺纹轴，这是要实现旋转。典型的束缚方法。
为了简化设计，在电机内部实现线性变换是有意义的。这种方法大大简化了设计，并且可以直接使用线性电动机进行精确的线性运动，而无需在许多应用领域中安装外部机械联动装置。
最初的线性电动机使用了滚珠螺母和螺杆的组合。滚珠丝杠使效率提高了90％以上，并且根据螺纹情况，梯形螺纹提供的效率仅为20p％。
尽管对于转换旋转运动为线性运动而言滚珠丝杆是一种高效的方法，但滚珠螺母需要高度校准，并且尺寸大且价格昂贵。因此，在大多数应用中，滚珠丝杠并不是更实际的解决方案。
