超低频高压发生器0.1Hz多用于中高压电力电缆、电机定子绝缘耐压试验，接线工序直接决定试验安全、数据准确度与设备使用寿命，错接极易引发沿面爬电、高压击穿、仪器损毁、人身触电隐患，整套接线必须严守接地、低压电源、主机倍压连接、高压引线、被试品接驳、试验后拆线六大标准，细化每一处施工细节。
1.系统接地接线（施工第一步）
整套试验装置执行单点集中接地，仪器主机接地端子、各节倍压筒接地端、被测电缆金属铠装、剩余非测试相线、放电棒地线全部汇集在同一接地铜排，接地导线截面积不低于4mm²多股软铜线，接地极深埋0.8米，土质干燥区域加装辅助接地极。超低频高压发生器所有接线夹具打磨氧化层，紧固无松动，禁止地线串联搭接、借用自来水管与避雷网接地，防止试验时地电位漂移产生感应高压。电缆试验中非测试三相线芯短接统一入地，禁止相线悬空悬浮带电。
2.低压供电线路接线规范
设备220V供电单独布设供电回路，前端装配独立空开与漏电保护装置，严禁同变频器、大功率焊机、风机共用电源。超低频高压发生器原厂电源线完好无破皮开裂，低压控制线与高压引线分区走线，两种线缆安全间距不小于50cm，避免高压感应击穿低压绝缘。电源接线完毕后空载合闸，确认主控面板指示灯正常，无漏电跳闸后才可接续高压部件。

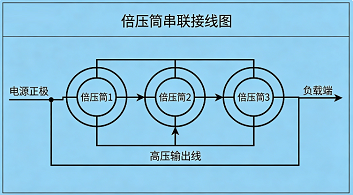

3.主机与倍压筒对接要求
多段倍压筒串联升压时严格依照机身编号依次拼接，高压对接端面保持洁净干燥，无粉尘、水汽、金属碎屑，低压通讯线使用配套航空插头，旋转锁扣完全锁紧，禁止蛮力错插。超低频高压发生器倍压筒体平稳摆放，周边远离墙体、钢结构、金属杂物，预留充足绝缘安全距离，阴雨高湿天气尽量缩短串联长度，降低表面爬电概率。
4.高压输出引线布设标准
高压端选用原厂专用耐高压软引线，禁止普通塑胶导线替代，引线尽可能缩短长度，全程悬空架设，杜绝拖地触碰地面、金属支架。超低频高压发生器引线走线避免直角弯折，减少尖端电晕损耗，环境湿度偏大时加装绝缘支撑件，引线周边禁止人员随意穿行。

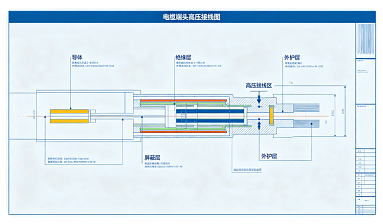

5.被试设备端头接线细则
被测电缆终端头擦拭除尘、去除表面油污杂质，高压夹头牢固夹持导体，不能夹在绝缘外皮上超低频高压发生器。户外试验端头做好防雨遮挡，露水、雨水严禁淋在接线位置，多芯电缆逐相轮流试验，未测试相始终短接接地，杜绝相间感应过压损坏绝缘。
6.试验完毕拆线操作规范
超低频高压发生器试验断电后先用专用放电棒多次充分放电，确认无残余电压，遵循先拆高压引线、再拆倍压连接线、最后拆除地线与电源线的顺序反向拆线，禁止未放电直接触碰接线端子。
