无方向过电流保护方案,依赖于电压的过电流保护功能

发布时间:2023-05-11 17:49:41人气:


 一、电流保护


 电流保护方案集成到电源系统设计中,以保护电源系统组件免受电流和短路电流的过度消耗。如果未在安全时间范围内清除,电机等许多不同的电力系统组件可能会出现过多的过电流,从而造成危险。


 短路电流是发生在电路中并沿着具有低阻抗(几乎为零)的路径流动的不良电流,会导致严重的危险。有不同类型的电流保护方案,例如过电流、欠流和相序保护。然而,过电流保护也被细分为其他类别,例如非方向性过电流、方向性过电流和电压相关过电流。


 过电流保护遵循19条定义明确的时间特性曲线,这些曲线将跳闸角之前的时间延迟定义为电流的函数。曲线按标准分为IEC和ANSI,其中最受欢迎的是定时限曲线(DT)、极长反时限(ET)、超长反时限曲线和普通反时限曲线。


 二、无方向性过电流


 无方向过电流是一种保护方案,旨在保护电力系统设备免受过电流和短路电流的影响,无论电流的流动方向如何。


 过电流保护功能利用不同阶段进行报警和跳闸。它由三个阶段组成,低阶段、高阶段和瞬时阶段。低段是机组发出报警信号的阶段,高段是通常用于过电流故障跳闸的阶段,最后是瞬时阶段用于短路电流跳闸的阶段。在现代数字式保护继电器中,每一级都有自己独特的设置,包括时间特性曲线的选择。


 三、定向过电流

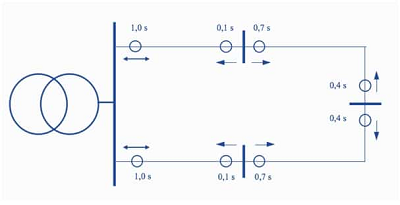

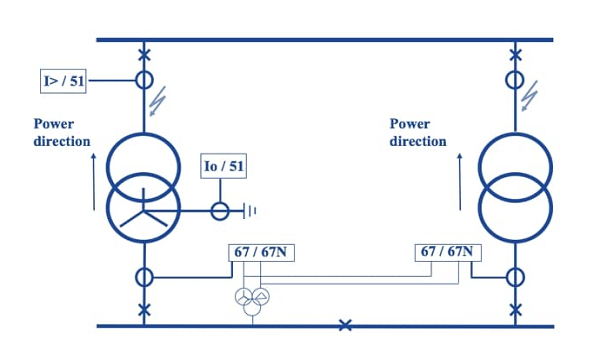

 方向性过电流是一种保护方案,开发用于对沿预定方向流动的所需过电流值进行操作。它通常用于环形配置和单电源的电力系统,以保护能量流向取决于故障位置的所有馈线。在具有并联馈电变压器的电力系统中也很常见。


 四、依赖于电压的过电流保护


 电压相关过电流保护是一种在操作上与无方向过电流保护非常相似的保护方案,不同之处在于启动电流取决于工作电压。换句话说,即使达到设定电流,该功能也不会发送任何信号,除非电压也达到设定值。电压相关的过电流保护通常用于发电机保护。


 电流保护功能有多种,但在本文中,我们重点介绍了三种最常见的过电流保护功能,以使读者熟悉它们的基本工作原理。无方向性过电流虽然都绑定在同一时间特性曲线组上,但它是一种保护功能,用于保护电力系统元件免受在电力系统任何方向流动的过电流和短路电流的影响。开发了方向性过电流保护功能,以保护电力系统免受沿已知方向的过大电流的影响,并使用电压相关过电流保护来保护处于预定电压水平的设备。
