光学编码器是一种机电设备，可检测位置和运动并通过数字信号传递该信息。它通过LED灯、光电传感器和编码轮形成脉冲信号。如果您正在经营一个行业并且正在寻找零件，那么找到最适合您需求的光学编码器可能会让人感到困惑。由于光学编码器有各种不同的尺寸，可用于检测不同物品的位置、速度、方向或计数，因此了解您的工厂使用哪种特定光学编码器非常重要。

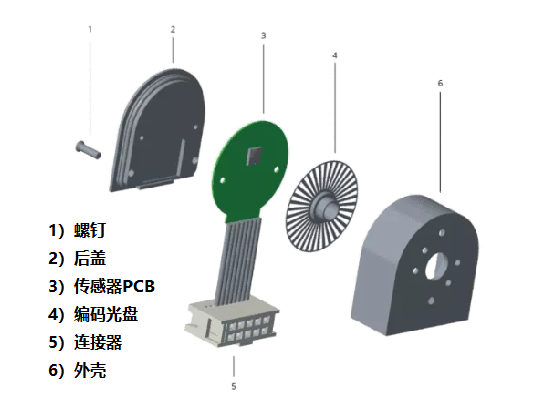

光学编码器由哪些部分组成？
为了了解光学编码器的工作原理，您需要了解其基本组件以及它们如何协同工作。幸运的是，光学编码器的组件发生故障时很容易理解。
光学编码器仅由四个主要部件组成，它们包括光源或LED灯、光传感器、可移动圆盘和固定掩模，一起称为编码轮。
1、LED灯
光学编码器的第一个主要部件是LED灯。不应将这种LED灯与您家中的LED灯泡相混淆。这些LED灯会产生红外线。这种光强度肉眼是看不见的。这使得光学编码器在发出环境光的区域非常有用。例如，如果您有一个罐头厂并且需要在这里放置一个光学编码器，则可能会有环境光来帮助工厂的其他功能。光学编码器仅使用红外光来检测信号，从而最大限度地降低了照明设置出错的风险。
2、光传感器组件
光传感器组件，也称为光电晶体管或光电传感器，连接到信号调节电路。当光电传感器接收到来自入射光源的信号时，它将以方波或脉冲信号模式传输这些信号。然后，这些方波脉冲波被传输到另一个数字电路设备，并且是确定位置、速度计数（意味着传送带上有多少东西）以及距离的主要信息来源。
3、编码轮
编码轮是光学编码器的最后和最后部分。编码轮是一个由一系列狭缝或窗口组成的旋转盘。这些狭缝排列得越密集，产生的分辨率就越高。雷达系统等应用需要高分辨率编码器。
编码轮上的狭缝允许光线通过可移动的圆盘，除非光线被固定的圆盘阻挡。由于固定盘是不透明的，不透光，这就向输出运动控制系统发送了一个独特的方波脉冲信号波信号。编码轮可以由多种材料制成，包括玻璃、金属、树脂或这些不同材料的组合。
重要的是要知道有两种类型的光学编码器，包括：（1）（2）
（1）透射式编码器
这些类型的编码器也称为夹层类型。编码轮，包括可移动圆盘和固定面罩，位于LED灯和光电传感器之间。光线将穿过编码轮的窗口，并将信号传递给光电传感器。
（2）反射型编码器
反射型编码器会将光直接从编码轮反射到光电传感器，这将帮助它产生电信号以发送回运动控制系统。反射编码器的好处是它们可以很容易地按比例缩小，因为编码轮不必那么大，这使得它们对于需要高精度的应用至关重要。
（3）绝对编码器
绝对编码器是另一种类型的编码器，它确定物体的奇异位置，也称为绝对位置。它们以二进制方式工作，这意味着它通过带有特定窗口的固定编码轮来测量对象是否存在。
（4）增量编码器
增量编码器通过从参考点开始并通过测量物体相对位置的变化来确定位置变化。这有助于他们就速度和速度以及改变方向提供反馈。
