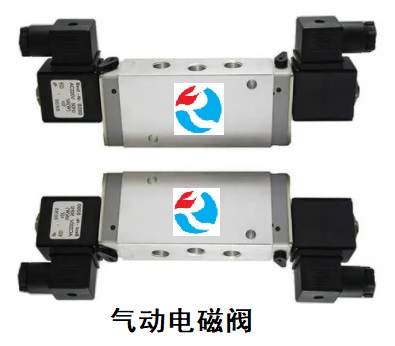

气动电磁阀的两个主要部分，电磁阀和阀门。为了进一步了解其操作，请注意其详细组件。以下是几乎所有设计通用的气动电磁阀部件。
1、铁芯：
铁芯，也称为电枢或柱塞，是螺线管的运动部件。这是一种软磁性金属（软的，意味着在低磁场下可以很容易地磁化和退磁的铁磁性金属）。当线圈通电产生磁场时，磁芯被吸引，从而打开或关闭阀门。
2、核心弹簧：
当磁场被移除时，铁心弹簧将铁心返回到其原始位置。螺线管组件中的芯弹簧设计和配置因阀门操作而异。在某些设计中，例如闭锁式电磁阀，它不使用弹簧来产生返回动作。
3、芯管：
芯管是线圈缠绕的地方。这也充当软磁芯，改善线圈产生的磁通量。
4、固定核心：
这安装在芯管的封闭端，这也提高了磁通量。该材料也是一种软磁金属。
5、线圈：
线圈是螺线管的主要部件之一，由绝缘铜线紧紧缠绕在芯管上组成。如前所述，当施加电流时会产生磁场。
6、隔膜：
隔膜是一种柔性材料，可隔离螺线管组件。隔膜设计用于容纳流体的压力。
7、阀杆：
阀杆是阀芯或柱塞连接处的一部分。当铁芯被线圈吸引时，阀杆随之移动，从而驱动阀门。
8、圆盘：
当阀门关闭时，阀瓣会阻止流体流动。在某些电磁阀设计中，使用隔膜、波纹管或夹管装置代替圆盘来阻止流体流动。根据应用，圆盘通常由耐腐蚀且耐用的材料制成，例如PTFE或不锈钢。
9、阀座：
阀座是关闭阀门时压在阀瓣上的孔口。阀座和制动盘通常由相同的材料制成。一旦阀座或阀瓣损坏，阀门将变为通过且无法停止流动。
10、密封件：
密封件与隔膜一样，将螺线管组件和外部环境与流体隔离。有多种密封材料可供选择，例如PTFE、FKM、NBR和EPDM。
11、阀盖：
阀盖位于阀体顶部。芯管和阀杆穿过阀盖并进入阀门。
12、阀体：
阀体是阀门的主要部件，用于固定隔膜、阀瓣、阀座和阀口。
13、排放孔：
对于间接或半直接作用的电磁阀，隔膜上安装了一个排放孔。一些阀门设计使用平衡孔。放气孔使阀门能够使用管路压力来打开或关闭阀门。
14、先导通道：
对于间接作用式电磁阀，阀体中包含先导通道。这是空气从隔膜顶部流入阀门下游侧的地方。
