6线节气门位置传感器接线图

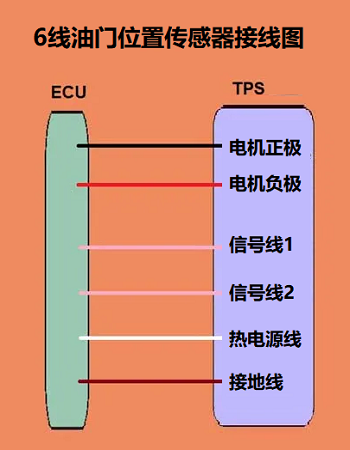

有两种类型的节流阀具有6线接线。一种是线控（电子）节气门，第二种是拉线式节气门体。下面是线控六线（电子）节气门体接线图。
电机正极
电机负极
信号线（传感器1）
信号线（传感器2）
热电源线（5伏参考电压来自ECU）
接地线
六线电子节气门体包含一个电机和两个电位器（传感器）。它总共有六根线，两根用于电机，两根是信号线，两根是地线/热线。这些六线传感器具有公共接地线和热线。
热线是从汽车计算机(ECU)为两个传感器获取的馈电。该热线为节气门位置传感器提供5伏参考电压，使ECU能够通过该线为TPS传感器供电。
两个传感器的地线也取自ECU。该接地线为TPS传感器提供接地。第三根线是信号线，这意味着节气门位置传感器通过该线向汽车ECU提供输入。

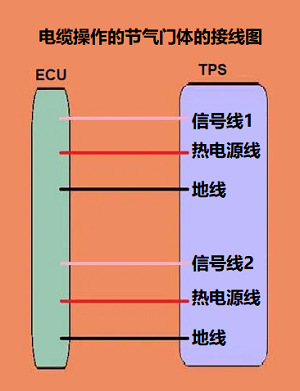

电缆操作的节气门体的接线图
信号线（传感器1）
热电源线（5伏参考电压来自ECU）
地线
信号线（传感器2）
热电源线（5伏参考电压来自ECU）
地线
电缆操作的六线节气门位置传感器有两个电位器（传感器）。它总共有六根线，两根用于信号，两根是地线，两根是热线。这些六线传感器有两条独立的接地线、热线和信号线。每个电位器（传感器）都有自己独立的信号、接地和热线。所有的电线都连接到车载电脑。
6线节气门位置传感器有两个冗余传感器，如果一个传感器发生故障，另一个传感器仍然可以工作。这是一项重要功能，可确保即使其中一个传感器发生故障，节气门位置传感器也能继续正常工作，以便您可以前往车间。这就像有两只眼睛可以看到如果一只眼睛受损，另一只眼睛仍然可以看到。
