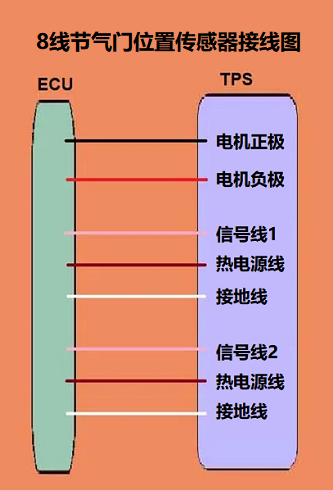

一个8线节气门位置传感器一共有8根线，里面有两根电机线，两根信号线，两根地线，两根火线。这些八线传感器有两条独立的接地线、热线和信号线。每个电位器（传感器）都有其单独的信号、接地和热线。
电机正极
电机负极
信号线（传感器1）
热电源线（参考电压来自ECU）
接地线
信号线（传感器2）
热电源线（参考电压来自ECU）
接地线
一个八线节气门位置传感器包含一个电机和两个电位器。8线节气门位置传感器有两个冗余传感器。如果一个传感器发生故障，另一个传感器将继续运行以保持系统正常运行。这样做是为了冗余，或者在出现问题时作为备份。例如，如果您有两只眼睛，其中一只受伤了，另一只眼睛仍然可以看到。这是因为你有冗余。
8线节气门位置传感器有两根线（正极线和负极线）用于连接到汽车计算机系统的电机。这允许计算机控制节气门的电机。
两个传感器的供电电源来自汽车计算机(ECU)，即热线，它为节气门位置传感器提供5伏参考电压。该热线使ECU能够通过该线为该传感器供电。
两个传感器的地线也从ECU中拉出。该接地线为TPS传感器提供接地。第三根线是信号线，因此节气门位置传感器通过该线向汽车ECU提供输入。
